Практически во всех моделях кассетных магнитофонов устанавливается счетчик расхода ленты. Основным недостатком его работы является то, что он, во-первых, считает количество оборотов, сделанных ведущим валом, во-вторых, для нахождения музыкальной композиции необходимо перемотать кассету на начало, обнулить счетчик и перемотать обратно по счетчику в установленное место на кассете. Предлагаемый счетчик не имеет таких недостатков и начинает работать сразу, как только кассета установлена в кассетоприемник и началось движение ленты. Как известно, скорость движения ленты в кассетных магнитофонах равна v = 4,76 см/с, из учебников по физике [1] мы имеем соотношение:
v,=wR, (1)
где: w - угловая скорость; R - радиус точки движения, а также имеем формулу:
w=2pn, (2)
где: n - количество оборотов. Подставив формулу (2) в (1), выразим количество оборотов
n=VpD, (3)
где: D - диаметр.
Для японской кассеты TDK диаметр бобины без ленты D]=21.3 мм, диаметр с заполненной бобиной o=49 мм. Подставляя эти данные в формулу (3), получаем пд=0,71 об/с и п=0,309 об/с. Зная эти значения, можно сформулировать определенную зависимость количества оборотов от степени намотки одной из сторон кассеты. Но чтобы не усложнять схему и не использовать процессор для вычисления точного значения намотанного количества ленты, автор построил схему для расчета условных единиц намотки, при этом остается первый недостаток счетчиков расхода ленты. Минимальное значение оборотов п^ за секунду указывает на максимальное заполнение бобины (т.е. количество оборотов за секунду обратно прорционально диаметру). Зная это значение, на ведущий вал (вал на котором находится наматываемая бобина) устанавливают диск с сегментами, количество которых кратно п=0,З об/с. В нашем случае 12 сегментов (равных) с центральным соединением на массу (рис.1).

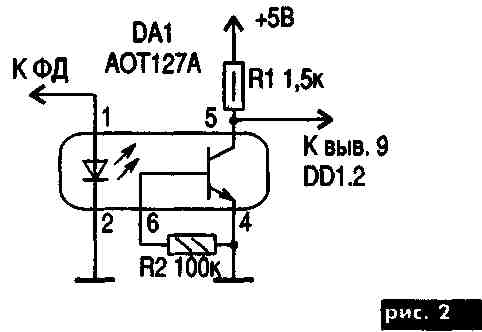

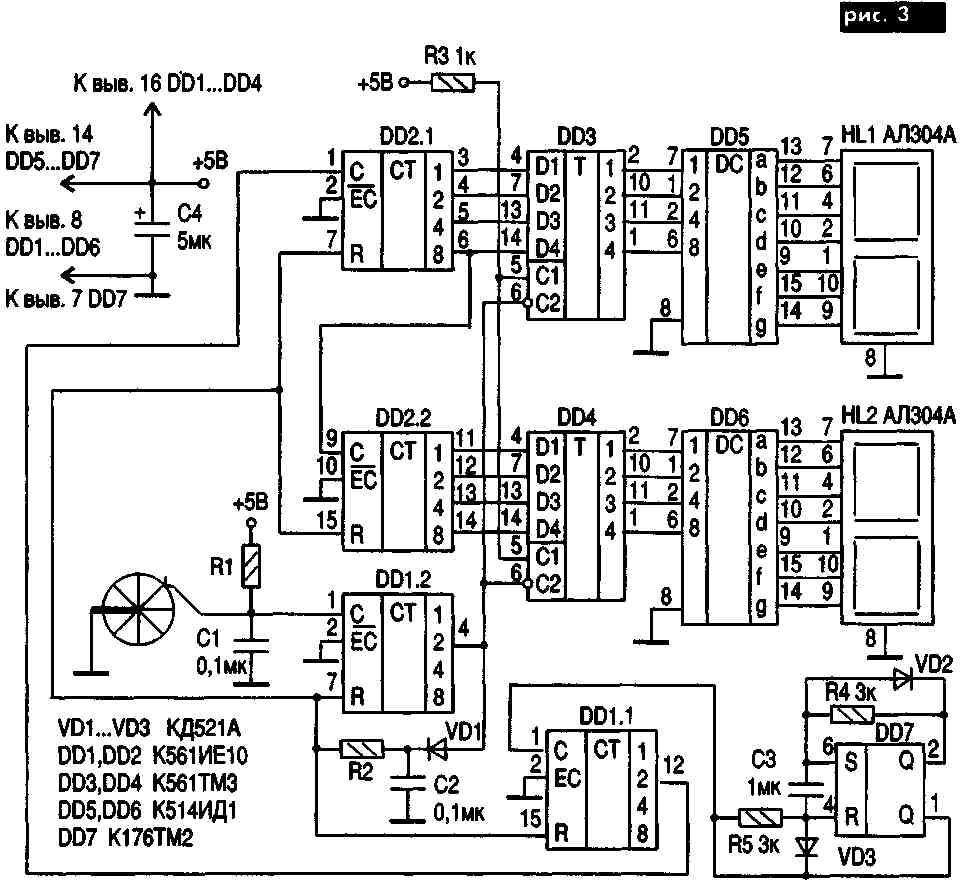

К диску подводится токоснимающий элемент (металлический провод или щетка от коллекторных кассетных двигателей). В магнитофонах типа "Маяк" импульсы можно снимать с фотодатчиков (рис.2). Через счетчик DD1.2 последовательность импульсов (поступающих с диска рис.3) делится на 4. Коэффициент счета счетчика DD1.1 и частота генератора DD7 выбраны так, чтобы счетчики успели отсчи ать 45 импульсов между моментами их сброса, при этом ведущая бобина кассеты должна быть полностью заполнена лентой.
При коэффициенте деления счетчика DD 1 1 на 4 частота генератора должна быть примерно 180 Гц . В промежутках между сбросами счетчики DD2.1 и DD2.2 отсчитывают степень намотки на бобинах кассеты. Микросхемы DD3 и DD4 выполняют роль элементов памяти, а DD5 и DD6 являются дешифраторами двоичного кода в семисегментный. Как уже было сказано ранее, счетчик расхода ленты отсчитывает условные единицы, но при усложнении приведенной схемы можно добится абсолютной идентичности количества намотанной на бобину ленты и времени звучания кассеты.
Литература:
1. Элементарный учебник физики, под редакцией академ. Г.С. Ландсберга, -М: Физматгиз, 1961г.
А.В. Кравченко, г. Киев, РАДИОАМАТОР 5/99
