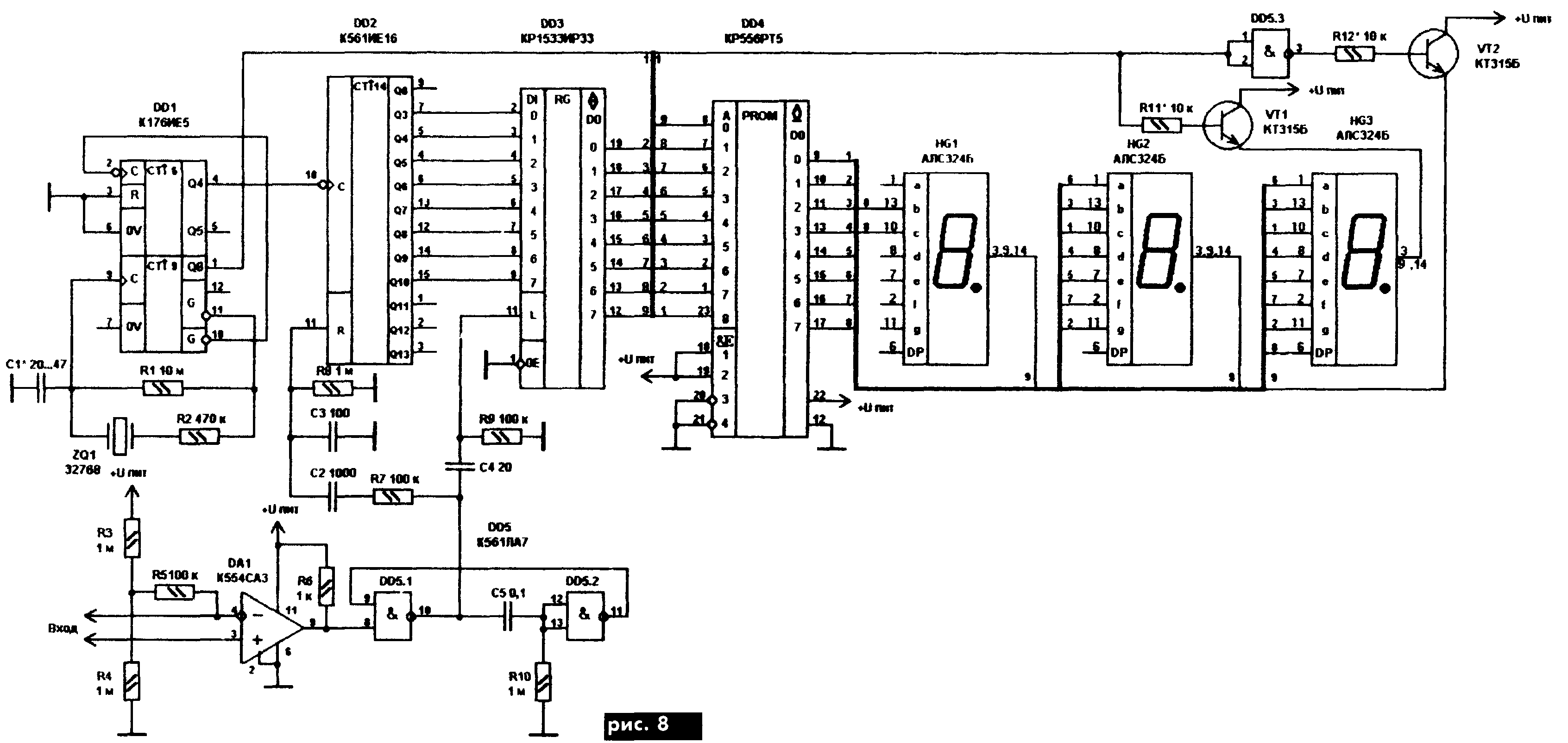

В статье А Колдуново "Цифровой измеритель пульса" (Радиолюбитель, 4/2001, с 6) приведена схема измерителя частоты пульса (ЧП), который используется, когда необходим оперативный контроль ЧП, например, при занятиях спортом Для упрощения схемы применяют цифровой способ, при котором на ИМС ПЗУ можно "записать" всю таблицу соответствия "число импульсов - частота пульса". Схема такого измерителя ЧП приведена на рис.8. Входной каскад выполнен на компараторе DA1, поэтому он имеет довольно высокую чувствительность Схема рассчитана на работу совместно с электродинамическим или пьезоэлектрическим датчиком (в последнем случае параллельно датчику следует подключить резистор сопротивлением на 10 100 Ом). Микросхема DD4 подключена к питанию несколько необычно только через вход программирования (выв 22) В таком режиме работоспособность большинства микросхем полностью сохраняется, при этом несколько уменьшается потребляемый ток (62 мА против 93 мА) При питании от батарей (4,5 В) экономится 30 мА.
Из за ограниченного числа разрядов индикатора пришлось пой ти на небольшую хитрость Так, если на индикаторе число "56", то это значит, что ЧП равна 56,75 57,25, а если "57" 57,25 57,75. Микросхему DD3 желательно заменить на КР1533ИР37 (цоко-левка та же), при этом можно во обще убрать R7, R8, С2 С4, а между выходом одновибратора и объединенными входами счетчика и регистра подключить конденсатор емкостью 100 200 пФ При применении ПЗУ с большей емкостью памяти (для повышения точности при ЧП > 90 ударов/мин) счетчик К561ИЕ16 следует заме нить на ИЕ20, а вместо КР1533ИРЗЗ(37) поставить две КР1533ТМ9
