Бытовой цифровой термометр.

Потребность в измерителе температуры обусловлена многими обстоятельствами. В быту, например, необходимостью быстрого измерения температуры тела человека или воды для купания ребенка, температуры внутри или вне помещения, в парнике или оранжерее, в подвале, если там хранятся овощи, в камере холодильника или его морозильника, воды в аквариуме и многих других объектов. К бытовым термометрам обычно предъявляют такие требования, как точность измерения — не хуже 0,5 ° С в интервале температуры от —50 до + 100° С (при измерении температуры тела человека — не хуже 0,1...0,2 °С), малогабаритность, экономичность, автономность питания, малая тепловая инерционность и гигиеническая безвредность. Описываемый здесь сравнительно простой цифровой термометр в основном отвечает этим требованиям. Чувствительным элементом прибора служит температурный датчик, принцип действия которого основан на свойстве некоторых материалов изменять свое электрическое сопротивление при изменении температуры. Датчики температуры могут быть различными. В промышленности, например, часто используют массивные металлические (медные или платиновые) термопреобразователи.

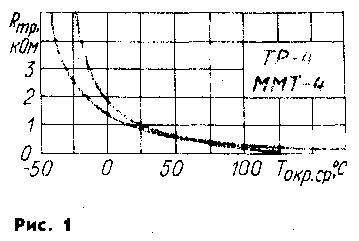

Для бытовых приборов наиболее подходят полупроводниковые малогабаритные терморезисторы ММТ, КМТ, СТ1, СТЗ, ТР-4, ММТ-4, которые по сравнению с металлическими преобразователями значительно менее теплоинерционны, имеют почти в десять раз больший температурный коэффициент сопротивления (ТКС), большее электрическое сопротивление, позволяющее полностью пренебречь сопротивлением проводов, которые соединяют датчик с прибором. Наилучшими характеристиками обладает миниатюрный каплевидной формы остеклованный терморезистор ТР-4 с уменьшенным ТКС. Он имеет размеры 6х4х2,5 мм; гибкие выводы длиной 80 мм изготовлены из проволоки с низкой теплопроводностью. Его масса — 0,3 г. Основные электрические характеристики терморезистора ТР-4: номинальное сопротивление — 1 кОм+2 % при температуре +25 °С, ТКС — примерно 2 %/°С, рабочий температурный интервал —60...+200 °С, постоянная времени — Зс [ 1 ]. Недостаток полупроводниковых терморезисторов — нелинейность зависимости сопротивления от температуры и значительный разброс характеристик, что является основной причиной, сдерживающей их широкое применение для измерения температуры. Рис. 1 иллюстрирует типовую зависимость сопротивления полупроводниковых терморезисторов ТР-4 и ММТ-4 от температуры. Однако соответствующие схемотехнические решения линеаризации характеристики позволяют в значительной мере устранить эти недостатки.

Основные технические характеристики термометра с использованием в нем терморезистора ТР-4.

Интервал измеряемой температуры, °С ....................................—50...+100

Разрешающая способность, °С,..........................................................0,1

Погрешность измерения, °С,

на краях рабочего интервала................................................... ±0,5

в средней части рабочего интервала, не хуже................... ±0,1...0,2

Напряжение источника питания, В......................................................9

Потребляемый ток, мА...........................................................................1

Габариты, мм...................................................................................175х65х30

Масса, г..................................................................................................250

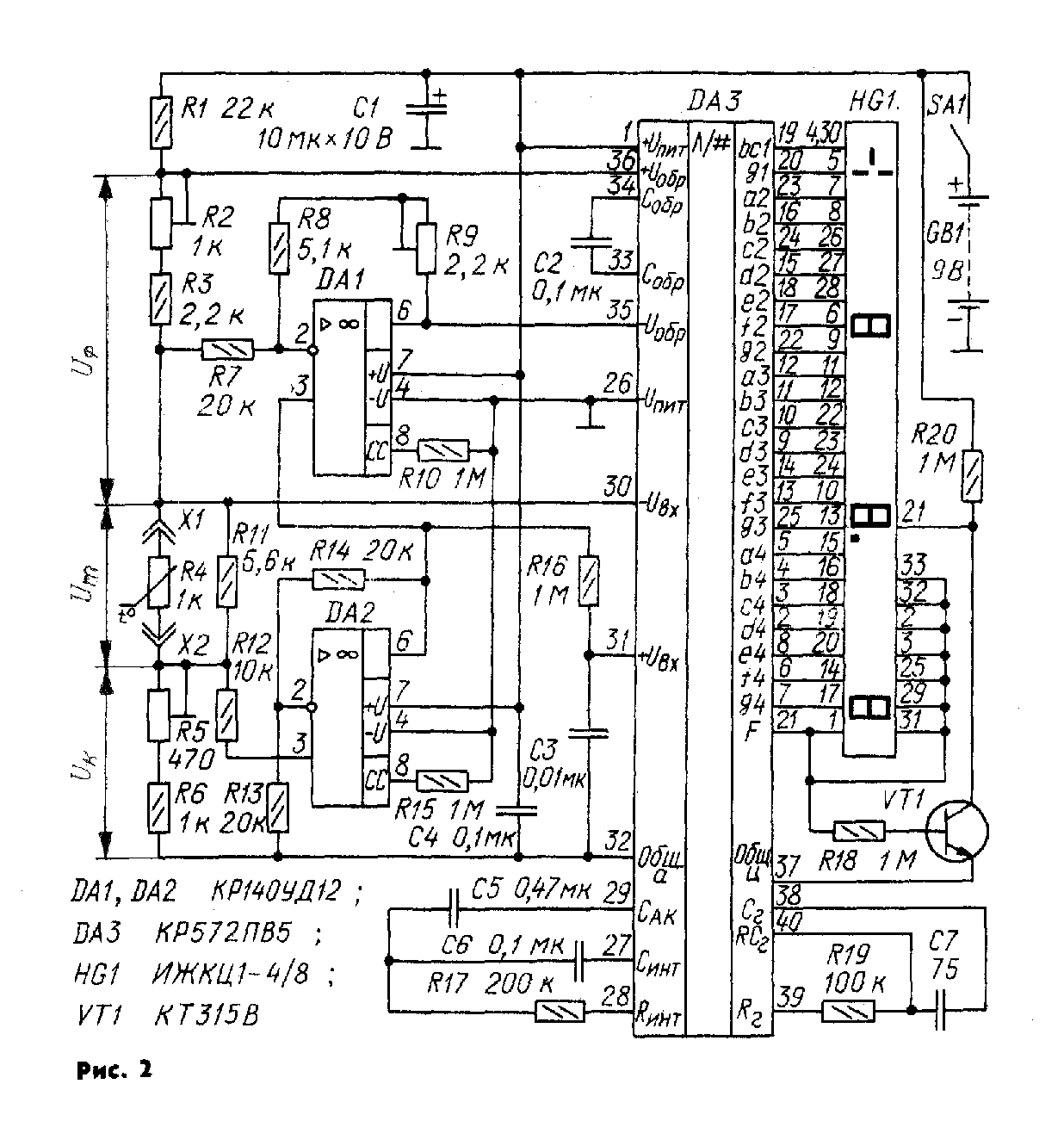

Принципиальная схема термометра изображена на рис. 2. Основа прибора — интегрирующий аналого-цифровой преобразователь (АЦП) DАЗ, к выходу которого подключен четырехразрядный жидкокристаллический индикатор НG1. Такая элементная база позволила снизить энергопотребление и обеспечить прибору малые габариты и массу.

Измерительную цепь прибора образуют токозадающий резистор R1, резисторы R2 и RЗ, формирующие образцовое напряжение Uoбр, терморезистор R4, напряжение От на котором изменяется в зависимости от температуры, и компенсирующий резистор [2], функцию которого выполняют резисторы R5, R6. Для уменьшения погрешности от самопрогрева терморезистора номинал токоза-дающего резистора R1 выбран таким, чтобы ток в измерительной цепи был равен примерно 0,1 мА. В приборе применено прямое измерение термосопротивления методом отношений — терморезистор R4 и образцовый резистор (R2+R3) включены последовательно и через них протекает одинаковый ток. Падение напряжения, возникающее на терморезисторе, поступает на входные выводы 30 и 31, а падение напряжения на образцовом резисторе, выполняющем функцию источника образцового напряжения иойп,— на выводы 35 и 36 АЦП DАЗ. При таком способе измерения результат преобразования АЦП не зависит от тока в измерительной цепи, а значит, отпадает надобность в традиционно применяемых высококачественных источниках тока и образцового напряжения, от которых во многом зависят точностные характеристики измерителя. Для прибора, работающего в режиме измерения температуры, типичной является задача компенсации начального значения термосопротивления при нулевой температуре. Для этого сопротивление компенсационного резистора (R5+R6) выбирают равным сопротивлению терморезистора R4 при нулевой температуре, а чтобы скомпенсировать сумму значений напряжения Uт+Uк, поступающую на вывод 30 АЦП, на его вывод 31 подают напряжение, равное 2Uк, которое формирует операционный усилитель DА2 с коэффициентом усиления К= (I +R14/R13 ) = 2. Тогда с учетом того, что с повышением температуры сопротивление терморезистора уменьшается, имеем

Uвх АЦП= (+Uвх) — (-Uвх) = 2Uк — (Uт+Uк) = Uк — Uт.

Линеаризацию нелинейной зависимости термосопротивления от температуры реализуют шунтированием терморезистора R4 резистором R11 — грубо, а точно — введением в устройство ОУ DА1. Но шунтирующий резистор R11 лишь частично спрямляет эту нелинейность, несколько расширяя рабочий температурный интервал. Принцип точной линеаризации основан на изменении коэффициента преобразования АЦП в зависимости от образцового. напряжения Uобр. Оно изменяется благодаря обратной связи через ОУ DА1. При такой связи часть входного напряжения Uвх, определяемая коэффициентом усиления ОУ DА1  ? = [1 + (R8+R9)/R7], добавляется к напряжению Uoбр [3]. Чем больше увеличивается сопротивление терморезистора при снижении температуры, тем быстрее растет образцовое напряжение, а это приводит к пропорциональному уменьшению коэффициента преобразования АЦП: Uoбр = (+Uобр) — (-Uобр) = U0 — ? (Uк—Uт); где (+Uобр) — (-Uобр) напряжения на выводах 36 и 35 АЦП соответственно. Если принять цену деления младшего разряда равной 0,1 ° С, то в конечном виде показание цифрового индикатора НС1 определится выражением

Другие элементы термометра, обеспечивающие работу АЦП, типовые. Транзистор VТ1, включенный инвертором, служит для индикации в цифровом индикаторе НG1 знака десятичной точки.

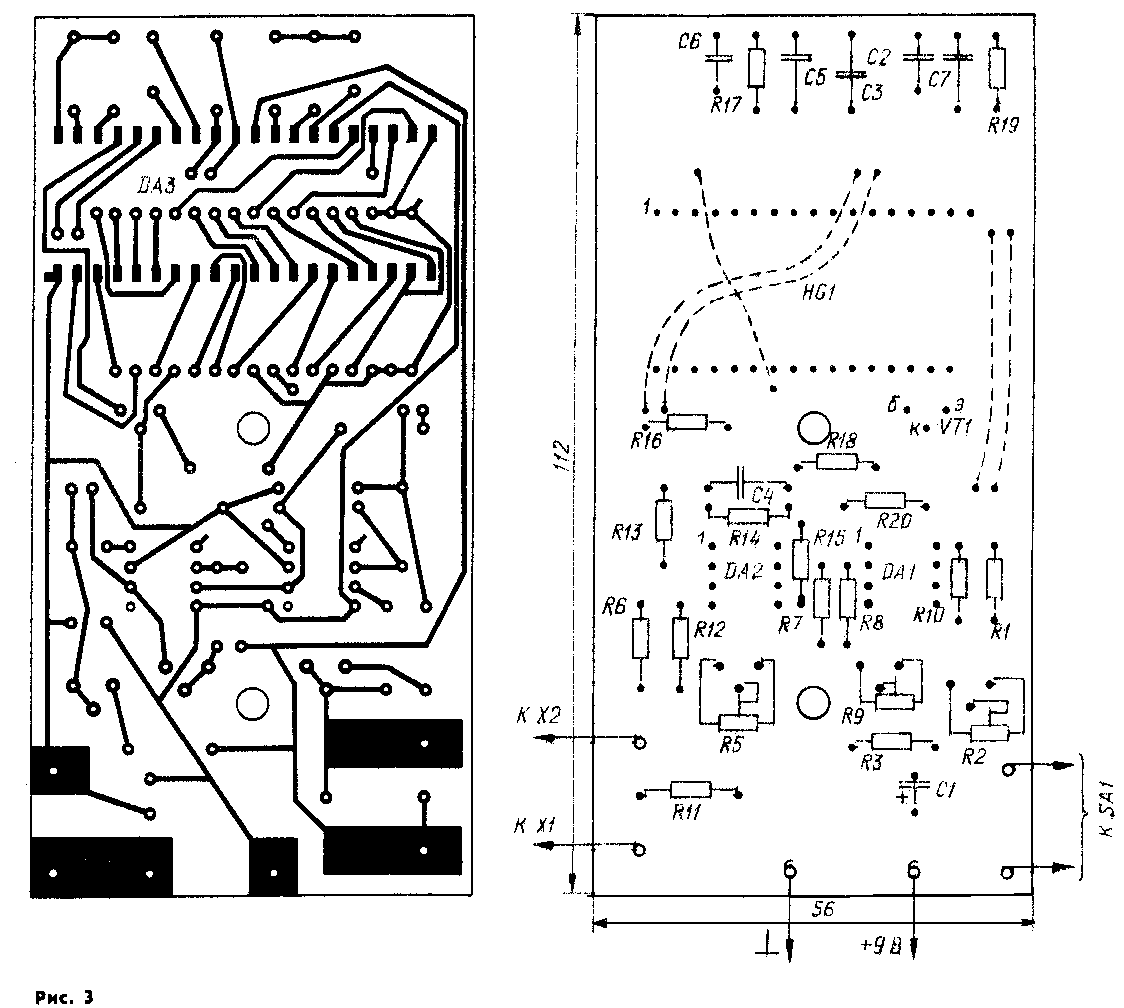

Детали прибора смонтированы на печатной плате из фольгированного стеклотекстолита толщиной 1,5 мм (рис. 3). Микросхема DАЗ смонтирована со стороны печатных проводников. Гнезда X1, Х2 (от разъема 2РМ) припаяны непосредственно к печатным площадкам платы. Для крепления переключателя SА1 также предусмотрены печатные площадки. Постоянные резисторы — С2-29В, подстроечные — СПЗ-38а. Конденсаторы: С1 — К50-6, СЗ и С7 — К22У, С5 — К73-17, С2 и С6 — К73-24. Переключатель SА1 — ПД9-2, батарея питания GВ1 — «Корунд». Индикатор ИЖКЦ1-4/8 можно заменить на ИЖЦ-5. Монтажная плата помещена в пластмассовый корпус от бытового дозиметра «Белла» (см. фото в «Радио», 1990, № 10, с. 25).

Конструктивное оформление датчика произвольное. Например, в пластмассовом стержне диаметром 5 и длиной 65... 70 мм сверлят сквозное осевое отверстие диаметром около 3 мм, а затем в одном из его торцев — углубление. На , выводы терморезистора надевают тонкие изоляционные трубки, выводы пропускают в отверстие в стержне, устанавливают терморезистор в углубление и герметизируют его клеем БОВ-1 или лаком КО947. К выводам припаивают концы двупровод-ного гибкого кабеля и туго надевают на конец стержня, противоположный терморезистору, отрезок тонкостенной дюралюминиевой трубки, служащей ручкой датчика. Длина соединительного кабеля — около 1,5 м. Из-за значительного разброса параметров полупроводниковых терморезисторов в устройство введены три подстроечных резистора: К5 — для установки нуля, К2 — для установки масштаба шкалы и К9 — для линеаризации характеристики терморезистора. Простейшую регулировку термометра удобно выполнить по трем контрольным значениям температуры: талой воды (0 °С), тела человека (36,6 °С) и кипения воды (100°С). В первой из этих контрольных точек измеряют температуру воды во льду, а не воды со льдом, температура которой может быть более 1 °С.

Терморезистор (сопротивление) Температура, °С Напряжение, мВ
на выводах АЦП Uобр Uвх
36 35 30 31
ТР-4 (1 кОм) 175 423 341 144 288 82 144 279 1 144
150 428 337 150 287 91 137 278 7 143
100 442 325 166 283 117 117 276 24 142
50 466 306 196 276 160 80 270 58 138
25 488 287 220 270 201 50 268 85 135
0 525 259 259 259 266 0 266 130 130
—20 578 217 317 244 361 - 73 261 195 122
—50 803 38 566 182 765 - 384 237 475 91
ММТ-4 (1.3 кОм) 125 422 317 149 286 109 137 273 6 143
100 437 312 159 284 125 125 278 17 142
50 465 295 191 276 170 85 274 53 138
25 489 281 217 269 207 52 272 82 135
0 526 259 259 259 265 0 267 130 130
—20 577 229 315 245 348 - 70 262 194 121
—40 640 191 385 227 449 - 158 255 269 116

Во второй контрольной точке в качестве образцового прибора используют медицинский термометр. Температуру кипения воды необходимо скорректировать поправкой на атмосферное давление. В Пятигорске, например, находящемся на высоте около 500 м над уровнем моря, вода кипит при температуре 92,5 °С. Регулировку начинают, поместив датчик в талую воду. Подстроечным резистором R5 устанавливают на индикаторе нулевое показание. Затем поочередной регулировкой резисторов R2 и R9 добиваются показаний индикатора, соответствующих значениям температуры в двух остальных контрольных точках. Далее датчик снова помещают в талую воду и повторяют все контрольные измерения. Более точную регулировку прибора можно выполнить по промышленным ртутным термометрам с ценой деления шкалы 0,2 °С. Вместо терморезистора ТР-4 в датчике можно использовать и другие терморезисторы более широкого применения, но с обязательной корректировкой сопротивления некоторых резисторов прибора. Так, при замене его терморезистором, ММТ-4 с номинальным сопротивлением 1,3 кОм сопротивление резистора R11 должно быть уменьшено до 3,3 кОм, а при терморезисторе СТЗ-19 с номинальным сопротивлением 2,2 кОм — до 3 кОм. Режимы работы АЦП при использовании в приборе термо-речисторов ТР-4 и ММТ-4 показаны в таблице. Если пределов регулировки подстроечными резисторами, кроме R11, не хватает, то, возможно, придется подобрать резисторы RЗ, Rб, R8. Входную часть прибора можно использовать в цифровом мультиметре, выполненном на микросхеме КР572ПВ5.

В. СУЕТИН, г. Пятигорск

ЛИТЕРАТУРА:

1. Терморезистор прямого подогрева ТР-4. Технические условия ОЖО. 468. 254 ТУ.

2. V. Lysenko, J. Ро1оch. Perenosny cislikovy teplomer.— Amaterske Radio, 1988, № 10, с. 374—376.

3. Гутников В. С. Интегральная электроника в измерительных устройствах — 2-ое изд. перераб. и доп.— Л.: Энергоатомиздат, Ленинградское отд. 1988.

РАДИО № 10, 1991 г.
