Контроллер жесткого диска для USB порта.

Многие сейчас проводя "апгрейд" своих персоналок, покупают новые многогигабайтные "винчестеры". А куда деть старые? Один из вариантов - использовать в качестве сменного носителя информации, для чего ставится 5-ти дюймовая "корзина", вроде бы все нормально. Но, как оказалось, не все здесь гладко. На компьютере, куда мы хотим перенести информацию, такой корзины может не оказаться, и тогда ... разбираем корпус, подключаем шлейф... в общем мороки достаточно. А выход простой - вот он! Многие старые и все новые персоналки сейчас имеют универсальный USB порт. Так вот и будем им пользоваться. Схема контроллера (puc.1) достаточно простая - микропроцессор и несколько микросхем. Все остальное выполнит программа. Применен процессор АТ89С51 (DD1) фирмы ATMEL. Связь процессора с дисководом осуществляется посредством 3-х шинных буферов выполненных на микросхемах 555АП6 (DD2-DD4). Структура IDE интерфейса достаточно подробно рассмотрена в [3], где рассматривается аналогичное устройство, но только для параллельного порта.

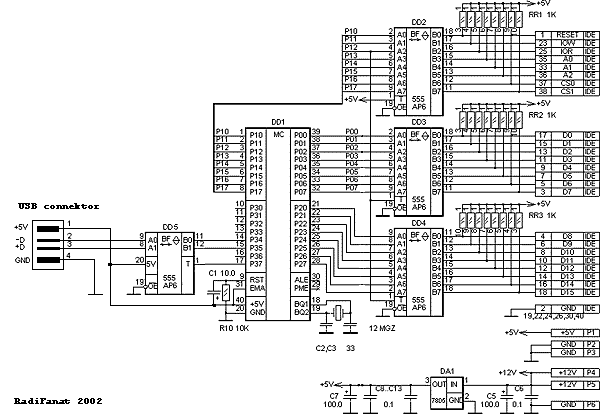

Puc.1. Принципиальная схема контроллера.

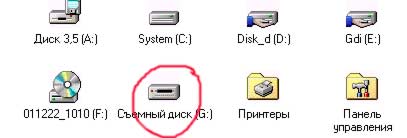

Работа с контроллером достаточно простая. Если у Вас установлена операционная система Windows-2000, то при подключении она сама определит наличие внешнего устройства и в списке дисководов появится еще один с которым вы будете работать как с обычными дисками. Если Вы используете Windows-95/98, то необходимо установить драйвер устройства и в дальнейшем он сам будет определять контроллер при подключении к порту. На рисунке 2 показан фрагмен Windows Commander, где появился дополнительный диск "G", а на рисунке 3 - то же самое в папке "Мой компьютер".

win-com

Puc.2.
мой комп
Puc.3.

Печатная плата для контроллера не разрабатывалась. Он был собран на макетке (puc.4). Для питания можно использовать 12-ти вольтовый блок питания выдерживающий ток нагрузки 0,7...1.0 А (в зависимости от суммарного тока, потребляемого винчестером). Питание микропроцессора и микросхемы DD5 осуществляется от USB-порта.

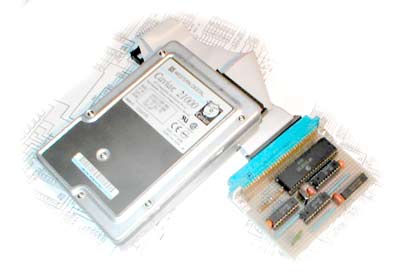

Puc.4. Внешний вид устройства.

Правильно собранный контроллер начинает работать сразу и в наладке не нуждается. Контроллер проверен с несколькими дисководами обьемом от 0,5 до 4 ГГб и показал хорошие результаты работы.

Программное обеспечение:

Литература:

  1. М.Гук. Интерфейсы ПК. Справочник. - Санкт-Петербург, 1999 г.
  2. В.Л.Шило. Популярные цифровые микросхемы. - М.Радио и связь, 1987 г.
  3. Л.Слободчиков. IDE2LPT - адаптер IDE-винчестера для подключения к параллельному порту РС. - РадиоХобби N 2-1999г., c.55-59.
  4. Л.В.Букчин. Дисковая подсистема IBM-совместимых персональных компьютеров. - М.Бином, 1993 г.
  5. Интернет-сайт WWW.USB.ORG

Н.Большаков, RA3TOX. E-mail: ra3tox@52.ru
