Делаем руль и педали к компьютеру.

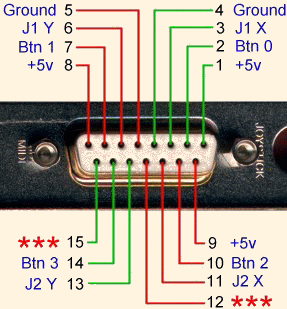

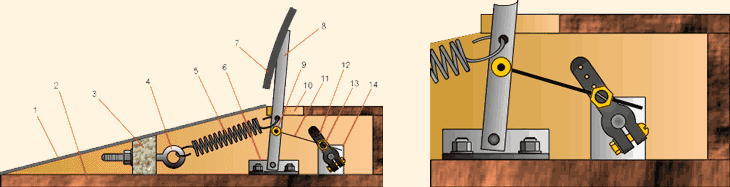

Если посмотреть на звуковую карту, то можно без труда разглядеть геймпорт, как на этом рисунке. Синим цветом указано, каким иголкам в порту соответствуют функции джойстика: например j1 Х означает "джойстик 1 ось Х" или btn 1 - "кнопка 1". Номера иголок показаны черным цветом, считать надо справа налево, сверху вниз. при использовании геймпорта на звуковой плате нужно избегать подключений к иголкам 12 и 15. Саундкарта использует эти выходы для midi на передачу и прием соответственно. В стандартном джойстике потенциометр оси Х отвечает за движение рукоятки влево/вправо, а сопротивление оси Y - вперед/назад. Применительно к рулю и педалям, ось Х становится управлением, а ось Y соответственно дросселем и тормозом. Ось Y должна быть разделена и подключена так, чтобы 2 отдельных сопротивления (для педалей газа и тормоза) действовали как одно сопротивление, как в стандартном джойстике. Как только станет ясна идея геймпорта, можно начинать проектировать любую механику вокруг основных двух сопротивлений и четыех выключателей: рулевые колеса, рукоятки мотоцикла, контроль тяги самолета... насколько позволяет воображение.

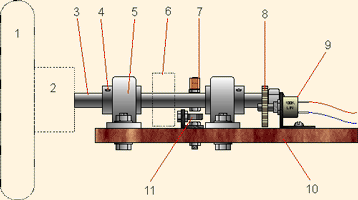

На рисунках: 1 - рулевое колесо; 2 - ступица колеса; 3 - вал (болт 12мм x 180мм); 4 - винт (держит подшипник на валу); 5 - 12мм подшипник в опорном кожухе; 6 - центрирующий механизм; 7 - болт-ограничитель; 8 - шестерни; 9 - 100к линейный потенциометр; 10 - фанерная основа; 11 - ограничитель вращения; 12 - скоба; 13 - резиновый шнур; 14 - угловой кронштейн; 15 - механизм переключения передач. На рисунках вверху показаны общие планы модуля (без механизма переключения передач) сбоку и в виде сверху. Для придания прочности всей конструкции модуля используется короб со скошенными углами из 12мм фанеры, к которому спереди прикреплен 25мм выступ для крепления к столу. Рулевой вал сделан из обычного крепежного болта длиной 180мм и диаметром 12мм. Болт имеет два 5мм отверстия - одно для болта-ограничителя (7), ограничивающего вращение колеса, и одно для стального пальца механизма центрирования, описанного ниже. Используемые подшипники имеют 12мм внутренний диаметр и прикручены к валу двумя винтами (4). Центрирующий механизм - механизм, который возвращает руль в центральное положение. Он должен работать точно, эффективно, быть простым и компактным. Есть несколько вариантов, здесь будет описан один из них.

Механизм (рис. слева) состоит из двух алюминиевых пластин (2), толщиной 2мм, через которые проходит рулевой вал (5). Эти пластины разделены четырьмя 13мм вкладышами (3). В рулевом валу просверлено 5мм отверстие, в которое вставлен стальной стержень (4). 22мм болты (1) проходят через пластины, вкладыши и отверстия, просверленные в концах стержня, фиксируя все это вместе. Резиновый шнур накручивается между вкладышами на одной стороне, затем по вершине рулевого вала, и, наконец, между вкладышами с другой стороны. натяжение шнура можно менять, чтобы регулировать сопротивление колеса. Чтобы избежать повреждений потенциометра, необходимо сделать ограничитель вращения колеса. Практически все промышленные рули имеют диапазон вращения 270 градусов. Однако здесь будет описан механизм поворота на 350 градусов, уменьшить который будет не проблема. Стальной г-образный кронштейн, длиной 300мм (14) прикрепляется болтами к основе модуля. этот кронштейн служит для нескольких целей:
- является местом крепления резинового шнура центрирующего механизма (два болта m6 по 20мм в каждом конце);
- обеспечивает надежную точку останова вращения колеса;
- усиливает всю конструкцию в момент натяжения шнура.
