Аппаратная часть:

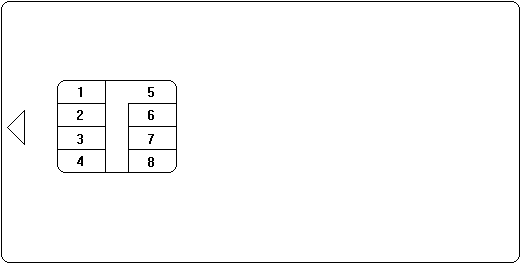

Вид карточки с нумерацией выводов:
В последнее время гораздо чаще встречаются
карточки без контактов 4 и 8. Для таких карточек
схема та же. А подсоединять карточки мы будем к
порту LPT вот так:
| Контакт на LPT | Контакт на карточке |
|---|---|
| - | 1 |
| 2 (D0) | 2 |
| 3 (D1) | 3 |
| 11 (Busy) | 7 |
| 25 (Ground) | 5 |
Первый контакт на карточке подсоединяют к +5В, например на игровом порту. На этом аппаратная часть заканчивается.
Программная часть:
Программа примитивная, но зато все показывает. Здесь можно скачать саму программу, а здесь исходники к ней. Исходники показывают намного больше информации, например полное содержание карточки побайтно.
Примечание: Здесь находится программа, которая показывает содержание карточки побайтно. А тут - содержание памяти одной карточки.
