FM-Tuner для LPT.

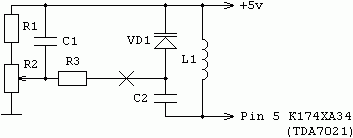

Цель: Настраивать радио с компутера. За основу берётся радиоприёмник на К174ХА34 или TDA7021 (с небольшими изменениями можно взять приёмник на СХА1238). Ниже показана его цепь настройки на варикапе:

К174ХА34 (TDA7021) СХА1238

Пока нет данных

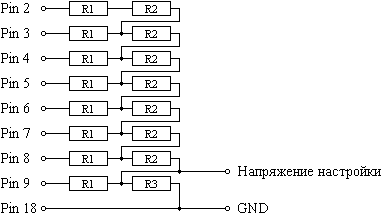

R2 - резистор настройки. Собираем схемку:

Название Номинал
R1 200КОм
R2 100 КОм
R3 390КОм
68КОм для СХА1238

Внимание: Все соединение должны быть как можно короче, иначе частота будет не стабильная. С данной схемой частота будет немного нестабильной, рекомендуется собрать схему на ЦАП (например КР572ПА1). Возможно скоро эта схема появится здесь. Разрезаем дорожку от R3 к VD1&C2. К VD1&C2 припаеваем экранированым проводом схемку, что собрали. Программа (находится в стадии разработки) FMTuner.zip и исходники FMTunerI.zip

От web-мастера: есть у меня еще пакет документации на ФМ-тюнер для компьютера. со схемой и программой. Не знаю насколько эта тема актуальна, но может кому-то и пригодится. Авторов вот к сожалению не сохранилось.

Пакет документов № 1

Пакет документов № 2

Пакет документов № 3
