Схема интерфейсного шнура для подключения телефонов Ericsson к компьютеру.

Контакты Ericsson 6xx, 7xx, A1018s, 888, T10s, T18s
Pin Name Function in/out
1 In DC DC in for battery charging in/out
2 DATA IN Data received in
3 GND Ground digital
4 DATA OUT Data sent out
5 + 5 Volt +5V output Limited out
6 Test Switch phone off and provide +5V. Test
7 MUTE Mute 0-Normal, 1-In Call
8 Internal/external Portable handsfree In
9 GND Ground Analog
10 Accessory Related to Mic/Speak
11 BF in BF input in
12 BF out BF output out

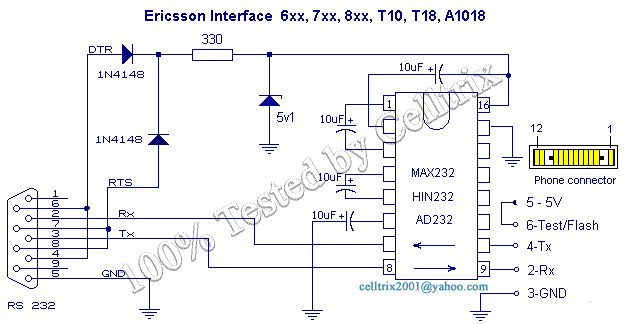

Схема интерфейсного шнура для Ericsson 6xx/7xx/8xx/T10/T18/A1018.

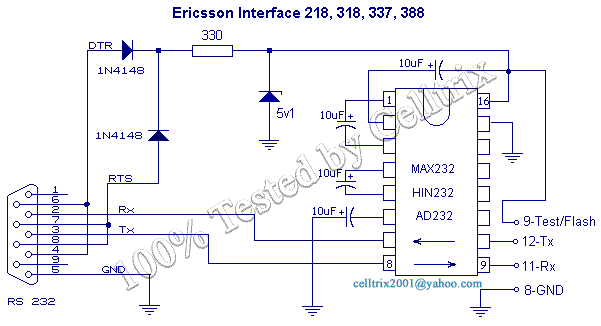

Схема интерфейсного шнура для Ericsson 218/318/337/388.
