Доработка "Веги-МП-122С"

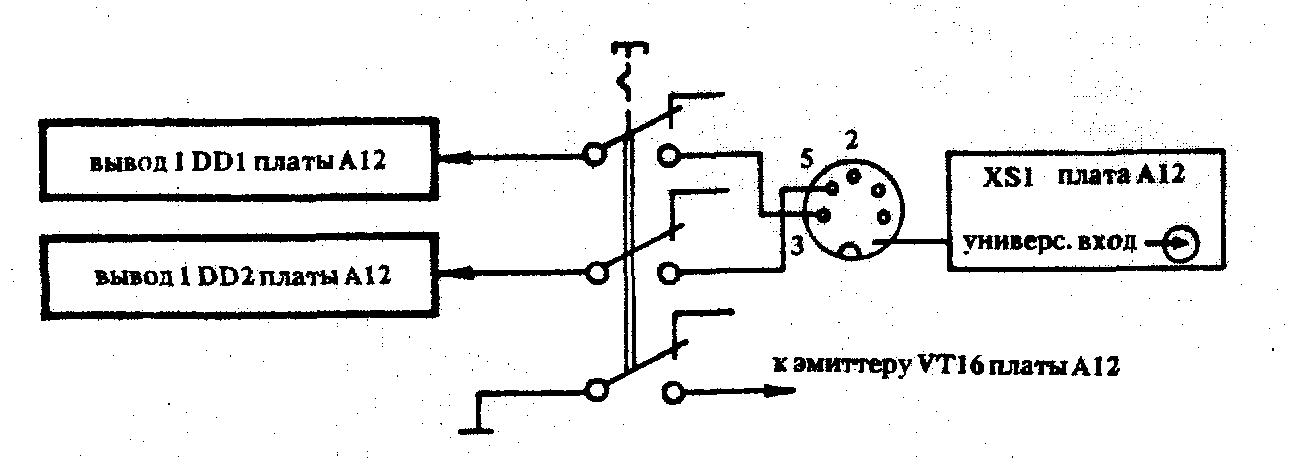

Популярный магнитофон-приставка "Вега-МП-122С" имеет серьезный эксплутационный недостаток: у него невозможно регулировать парезапись с кассеты на кассету. Для устранения этого неудобства предлагаю подать сигнал с выхода канала "Воспроизведение" секции "А" на вход канала "Запись" секции "В" и изменить код мультиплексоров 001, 002 (К561КП1) для необходимой в данном случае коммутации сигналов.Все изменения схемы показаны на рисунке. Переключатель типа П2К устанавливается на заднюю стенку рядом с разъемами "вход-выход". Регулировка уровня записи производится при нажатом переключателе регуляторами "Уровень записи" на передней панели магнитофона. Все обозначения соответствуют заводской принципиальной схеме.

Радиолюбитель 8/93    Е.БАРЕНБОЙМ, г.С.-Петербург.
