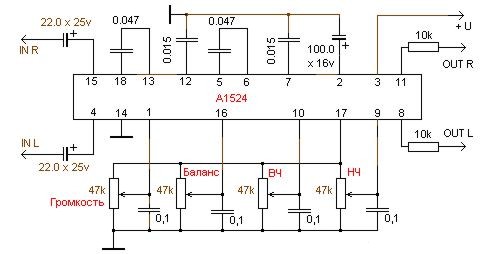

Стереофонический регулятор громкости и тембра на TDA1524.

Техническая характеристика:

Напряжение питания, В 9-12
Полоса частот, Гц 20-25000
Регулировка тембра на частоте 40 Гц, dB -19/+17
Регулировка тембра на частоте 16 кГц, dB -15/+15
Регулировка баланса, dB -40
Входное сопротивление, кОм 10-60
Выходное сопротивление, Ом 300
Регулировка громкости не менее, dB -80/+21
Коэффициент гармоник не более, % 0,7
Относительный уровень шумов не более, dB -60

Микросхема имеет защиту от переполюсовки питания. Если предполагается питать данное устройство от источника питания, напряжение которого выше +12 В, требуется установить по питанию стабилизатор типа КР142ЕН8А (аналог 7812, 78L12).
