Вновь о псевдоквадрофонии.

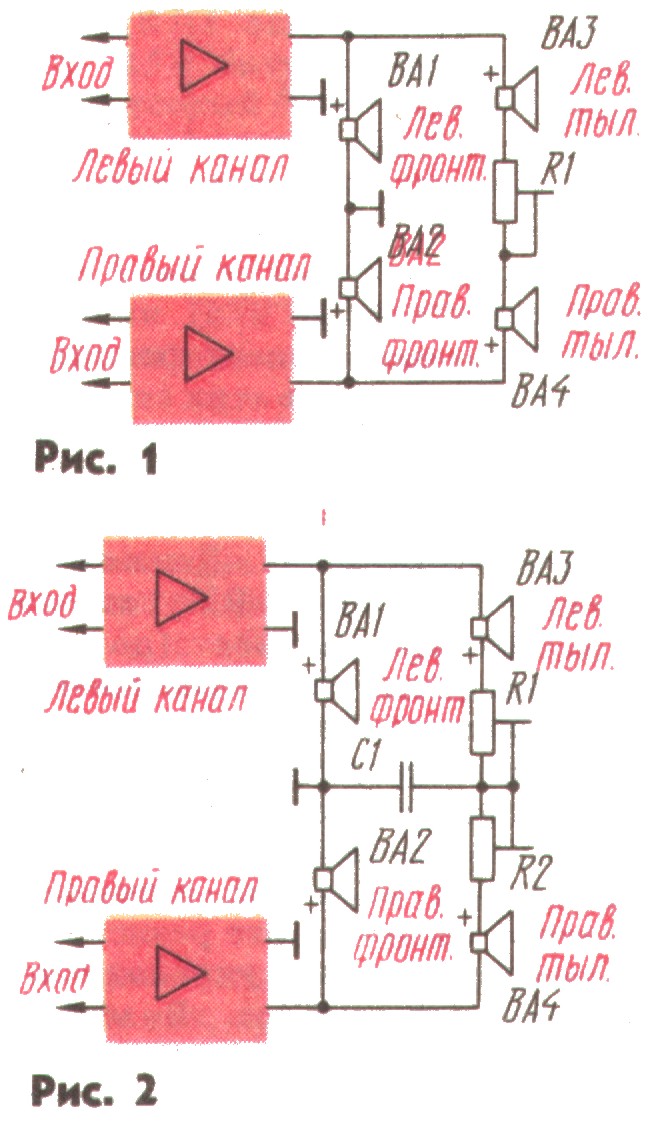

В свое время довольно широкое распространение среди радиолюбителей получили псевдоквадрафонические устройства, позвляющие усилить эффект объемности звучания стереофонических музыкальных программ. Структурная схема одного из таких устройств приведена на рис. 1.

Стереофонический усилитель 34 работает здесь на четыре громкоговорителя: два фронтальных ВА1 и ВА2 и два тыловых ВАЗ, ВА4. Первые размещены обычным принятым для стереофонии способом, а вторые — позади слушателя напротив соответствующих фронтальных. Причем тыловые громкоговорители включены между выходами стереоканалов усилителя и воспроизводят только разностные составляющие стереофонического сигнала, несущие в основном пространственную информацию. Это, собственно, и создает у слушателя ощущение объемности звучания. Оптимальный уровень сигнала на тыловых громкоговорителях можно подобрать резистором R1. Однако эта простейшая псевдоквадрафоническая система имеет существенный недостаток. Трудно, в частности, подобрать оптимальный уровень громкости звучания тыловых громкоговорителей. В результате при ее увеличении по отношению к фронтальным громкоговорителям сначала происходит некоторое, приятное на слух, увеличение «объемности» звучания, которое, однако, не удается довести до оптимального значения, а затем, при некотором критическом уровне, звуковая картина достаточно резким скачком «ломается», становится хаотичной, затрудняя локализацию слушателем направлений на различные источники звука. Значительно лучшее звучание можно получить, несколько изменив структурную схему псевдоквадрафонического устройства. В новом устройстве [1] (рис. 2) изменена фазировка тыловых громкоговорителей по отношению к фронтальным, вместо одного резистора R1 установлены два R1, R2, средняя точка цепи тыловых громкоговорителей для высоких частот через конденсатор С1 соединена с общим проводом. Эти незначительные изменения позволили существенно улучшить звуковую картину: теперь можно безболезненно увеличить сигнал тыловых громкоговорителей без потери локализации источников звука. Отсутствует здесь и критический уровень громкости тыловых громкоговорителей. При увеличении их сигнала слушатель плавно «въезжает» в оркестр, при этом инструменты оркестра как бы «разбегаются» по громкоговорителям (в общем случае — непредсказуемо), но тем не менее направление на конкретный инструмент локализуется вполне уверенно. Субъективная экспертиза трех режимов работы громкоговорителей (традиционное «Стерео», «Псевдоквадро» (рис. 1) и «Псевдоквадро» (рис. 2)) показала существенное преимущество последнего псевдоквадрафонического устройства. При этом эксперты, прослушивая музыкальную программу, могли самостоятельно выбирать один из режимов работы переключателем на три положения и регулировать уровень громкости звучания тыловых громкоговорителей. Истинный режим работы экспертам был не известен (переключатель без маркировки). Результат фиксировался по положению переключателя в момент объявления экспертом о наилучшем (по его мнению) режиме. Предпочтение практически во всех случаях отдавалось улучшенной системе (рис. 2). В качестве фронтальных громкоговорителей использовались обычные высококачественные бытовые АС мощностью 10... 100 Вт, а в качестве тыловых — громкоговорители мощностью 25...50 % от мощности фронтальных. Требования к полосе воспроизводимых этими громкоговорителями частот невысоки (160...8 000 Гц), поэтому допустимо использовать широкополосные или среднечастотные головки прямого излучения в простейшем акустическом оформлении. Резисторы R1 и R2 — проволочные, регулируемые, например, типа ПЭВ, мощностью не ниже половины мощности тыловых громкоговорителей и сопротивлением, в 10...15 раз превышающим номинальное сопротивление этих громкоговорителей. Конденсатор С1 — неполярный, емкостью — 20...50 мкФ, допустимо использовать два полярных электролитических конденсатора удвоенной емкости, включенных навстречу друг друу. Регулировка устройства производится на слух подбором оптимальной величины сигнала на тыловых громкоговорителях. При этом подбор сопротивлений резисторов в обоих каналах следует производить синхронно. Значение емкости конденсатора С1 некритично и может быть изменено в широких пределах. В любом случае следует поэкспериментировать, добиваясь наибольшей объемности звучания.

Е. ПЕТРОВ, г. Москва

ЛИТЕРАТУРА

1.Петров Е., Прудцев А. Акустическое устройство для псевдоквадрафонического воспроизведения. Авторское свидетельство СССР № 652739.— Бюллетень «Открытия, изобретения,...», 1979, № 10.
