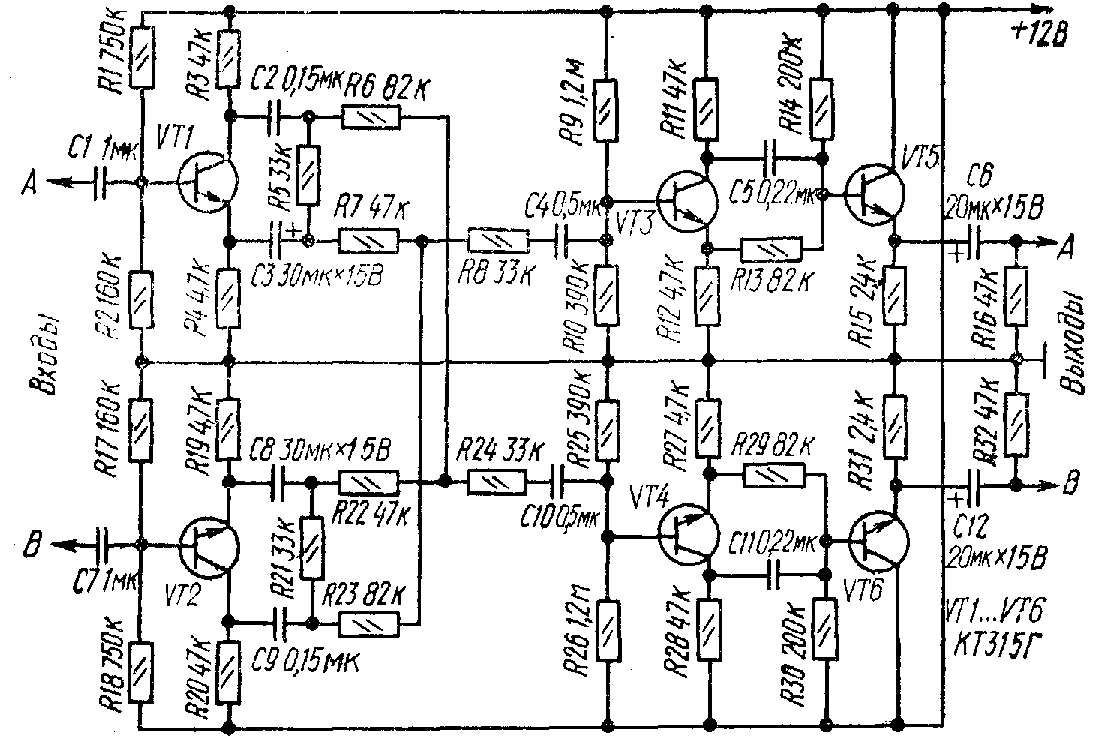

Приставки к УЗЧ для псевдоквадрафонического звуковоспроизведения представляют собой преобразователи стереофонического сигнала в сигналы, подаваемые на тыловые АС. Обычно применяются приставки, создающие определенные фазовые соотношения между сигналами, подаваемыми на фронтальные и тыловые АС. Наиболее совершенны приставки с так называемыми дисперсионными фазовращателями, которые имеют горизонтальную АЧХ в диапазоне рабочих частот, близкий к единице коэффициент передачи напряжения к неравномерную ФЧХ. Схема псевдоктдрафонической приставки к УЗЧ с дисперсионным фазоврлщспелем приведена на рисунке.
Приставка состоит из двух входных дисперсионных фазовращателей на транзисторах VТ1, VТ2, резисторной матрицы Rб...R8, R22...R24 и двух выходных дисперсионных фазовращателей на транзисторах VТЗ, VТ4. Эмиттерные повторители на транзисторах VТ5, VТ6 выполняют функции буферных каскадов. На входы приставки подаются сигналы левого и правого каналов с ПрУ. С выходов приставки разностные сигналы с соответствующими зависящими от частоты фазовыми сдвигами поступают на УМ тыловых сигналов.
