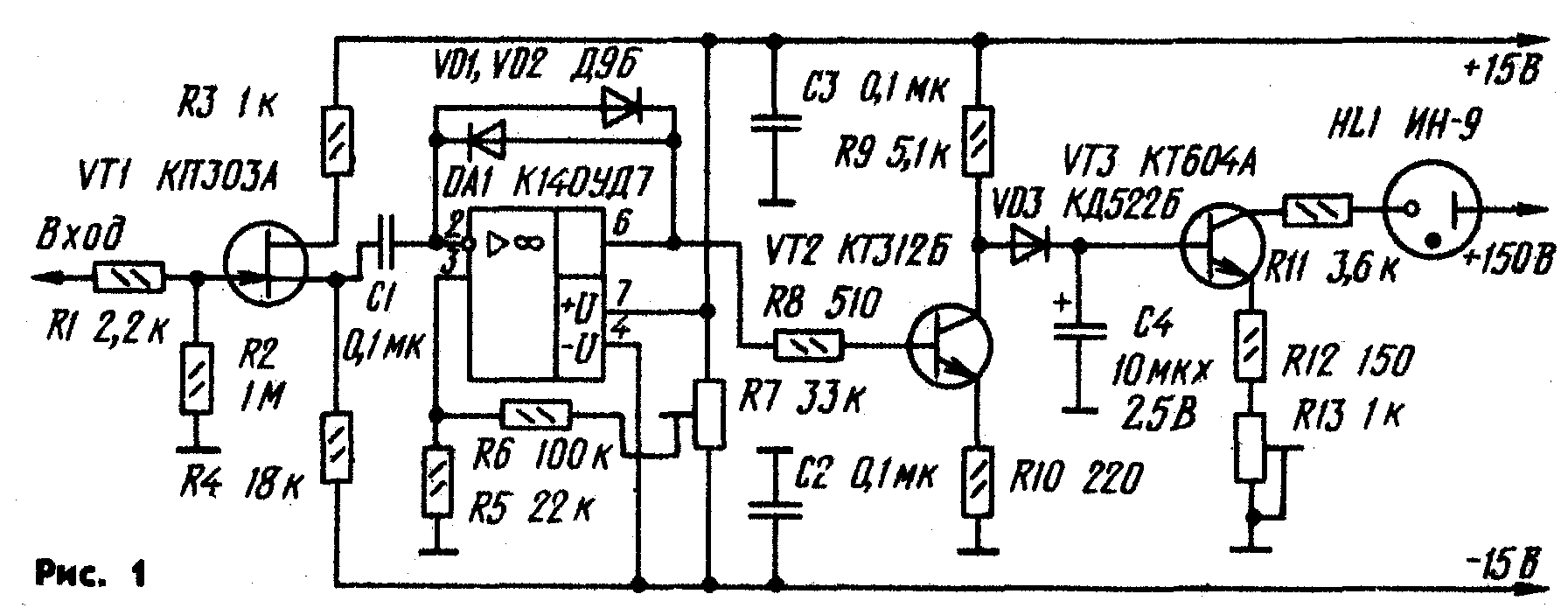

При сравнительной простоте предлагаемый вниманию читателей индикатор выходной мощности имеет довольно широкий динамический диапазон (80 дБ). Максимальному уровню 80 дБ соответствует входное напряжение около 1 В. Погрешность индикации в любой точке шкалы не превышает 10 дБ. Подключают его ко входу УМЗЧ или (через дополнительный делитель) к его выходу. Принципиальная схема индикатора приведена на рис. 1. Он выполнен на базе логарифмического усилителя на ОУ DA1 и диодах VD1, VD2. Входной сигнал поступает на ОУ DA1 через истоковый повторитель на транзисторе VT1, согласующий низкое входное сопротивление логарифмического усилителя с выходным сопротивлением предварительного усилителя 34. Емкость разделительного конденсатора С1 выбрана сравнительно небольшой, что позволило получить АЧХ индикатора на низких частотах близкой к частотной характеристике чувствительности человеческого слуха. В результате преобладающие обычно в музыкальном сигнале низкочастотные составляющие не «забивают» индикатор. К выходу ОУ подключен транзистор VT2, который дополнительно усиливает входной сигнал перед подачей его на пиковый детектор VD3C4. Сигнал, снимаемый с выхода детектора, поступает на усилитель тока на транзисторе VT3, а затем на индикатор тлеющего разряда HL1. Величина тока через него пропорциональна амплитуде выходного напряжения логарифмического усилителя.
В индикаторе можно использовать любые резисторы и конденсаторы. Транзистор КПЗ0ЗА заменим КПЗ0ЗВ, КПЗ0ЗЖ, КПЗ0ЗИ, КТ604А - КТ604Б, КТ605А и КТ605Б, а КТ312Б - любым кремниевым транзистором соответствующей структуры с допустимым напряжением коллектор-эмиттер не менее 30 В. Вместо диодов Д9Б рекомендуется использовать любые серий Д2 и Д9, а вместо КД522Б — любые высокочастотные кремниевые. Кроме К140УД7, подойдут К153УД2 и К153УД6 или аналогичные с соответствующими цепями коррекции. Функции индикатора может выполнять индикатор тлеющего разряда ИН-13.

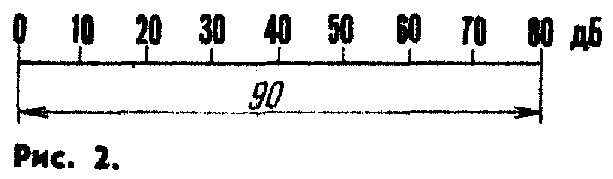

Перед настройкой индикатора необходимо изготовить шкалу. Рекомендуемый диапазон индикации 80 дБ. Нуль шкалы наносят против того места, где начинается горящий столб индикатора, а максимальную отметку — на расстоянии 90 мм от нуля. Всю шкалу делят на восемь равных частей (рис. 2). Настройку производят по двум точкам шкалы — 40 и 80 дБ. Для этого с генератора звуковых частот на вход индикатора подают сигнал частотой 1 кГц и амплитудой, соответствующей максимальной выходной мощности УМЗЧ. Резистором R13 горящий столб индикатора устанавливают против отметки шкалы 80 дБ. Затем входной сигнал уменьшают на 40 дБ (100 раз по амплитуде) и резистором R7 устанавливают горящий столб уже против отметки 40 дБ. Эти операции повторяют до тех пор, пока показания индикатора не будут соответствовать отметкам 40 и 80 дБ без дополнительных регулировок. При такой настройке разбаланс для двух индикаторов, изготовленных без подбора элементов, не превышает 5...7 мм.
Необходимо отметить, что у некоторых экземпляров индикатора горящий столб отрывается от начальной отметки. Чтобы этого не происходило, его следует питать от пульсирующего напряжения 150 В, которое можно получить от однополупериодного выпрямителя без фильтра. При этом, однако, несколько снизится яркость свечения индикатора.
М. ПЕТРОВ, г. Минск
Радио № 11, 1988 г.
