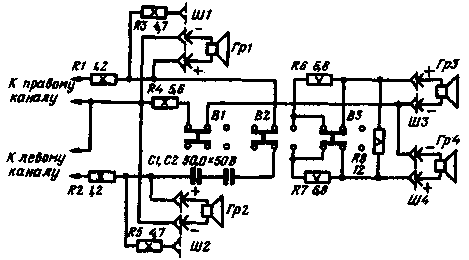

Специалистами Германской Демократической Республики создана установка "Квадроэффект", создающая псевдоквадрафонический эффект звучания. Принципиальная схема установки приведена на рисунке. Основные сигналы излучаются головками Гр1 и Гр2. Разностный сигнал излучается дополнительными головками Гр3 и Гр4, включенными в противофазе. Резисторы R6 и R7 служат для уменьшения уровня сигнала, подаваемого на дополнительные головки.
Конденсаторы С1 и С2 .ограничивают полосу частот сигнала. поступающего на дополнительные головки и она составляет 500-5000 (8000) Гц. Выбор режима работы установки (стереофония или псевдоквадрафония) производится кнопочным переключателем В2. Переключателем В3 изменяют уровень сигнала на дополнительных головках. В левом, по схеме, положении переключателя В1 головки Гр3 и Гр4 кроме разностного сигнала излучают часть основного сигнала, а в правом положении - только разностный сигнал.
Radio fernsehen electronik (ГДР). 1974. № 19
РАДИО № 6, 1975
