Электронный коммутатор входов.

При разработке переключателей входов для звуковоспроизводящей аппаратуры предпочтение в настоящее время отдают электронным коммутаторам. В сравнении с электромеханическими они обладают большей надежностью, имеют меньшие габариты и массу, более удобны в управлении. Наряду со всеми перечисленными достоинствами, предлагаемый вниманию радиолюбителей коммутатор отличается простотой схемного решения и оригинальной индикацией подключаемого входа. Вносимые им во входной сигнал нелинейные искажения при нагрузке не менее 1 МОм и входном сигнале до 0,5 В составляют около 0,001 %. Входы переключаются всего одной кнопкой.

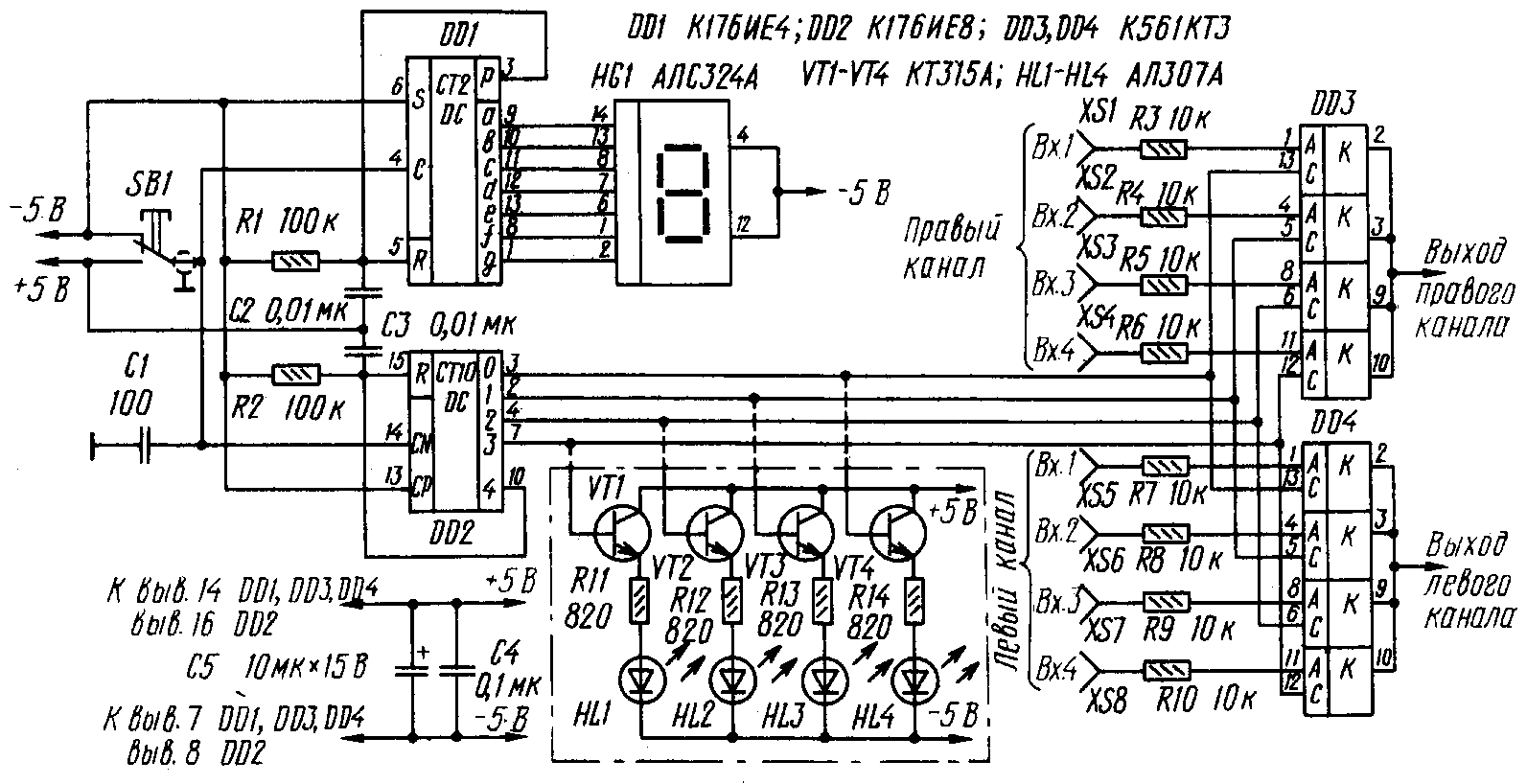

Принципиальная схема коммутатора показана на рисунке. Он состоит из узла управления на микросхеме DD2, индикатора подключаемого входа на микросхеме DD1 и символьном индикаторе НG1 и двух электронных коммутаторов на микросхемах DD3, DD4. Работает коммутатор следующим образом. При включении питания происходит сброс счетчиков DD1 и DD2, при котором на всех (кроме выхода 0) выходах счетчика DD2 устанавливается уровень логического нуля. На выходе О устанавливается уровень логической единицы. Это напряжение открывает соответствующие ключи коммутаторов DD3 и DD4, сигналы со входов «Вх. 1» проходят на выход коммутатора. Индикатор HG1 индицирует это состояние как «0», что соответствует подключению первого входа. При однократном нажатии на кнопку выбора входного сигнала SB1 на вход счетчиков DD1 и DD2 поступает импульс, при котором на индикаторе HG1 загорается «1», а уровень логической единицы с выхода О счетчика DD2 сдвигается на выход 1. Напряжение, появившееся на этом выходе, скрывает соответствующие ключи коммутаторов DD3, DD4, после чего к выходу коммутатора подключаются его вторые входы «Вх. 2». Аналогичные процессы сопровождают нажатие на клавишу второй и третий раз, при которых подключаются третий и четвертый входы. При нажатии на кнопку SB1 в четвертый раз снова происходит сброс счетчиков DD1 и DD2, т. е. к нагрузке опять подключаются первые входы, индикатор HG1 индицирует «0» и процесс повторяется с самого начала.

В коммутаторе можно использовать и способ индикации подключаемых входов с помощью светодиодов HL1 — HL4 (часть схемы, обведенная штрих-пунктирной линией), при этом надобность в микросхеме DD1 и индикаторе HG1 отпадает. При монтаже вместо микросхемы К176ИЕ8 можно использовать К561ИЕ8, К561ИЕ9. Микросхему К561КТЗ вполне заменит К176КТ1, но при этом примерно в пять раз увеличатся нелинейные искажения.

В. КРИВОШЕИМ, г. Павлодар
