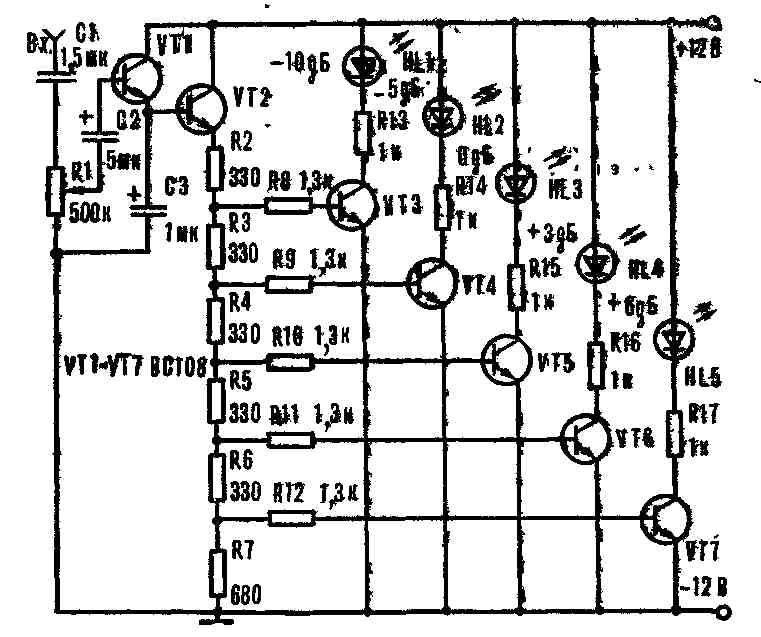

В современной электронной аппаратуре вместо стрелочных приборов все чаще используются светодиодные индикаторы выходного уровня, представляющие собой горизонтально или вертикально расположенную цепочку светодиодов одного или несколких цветов свечения. Обычно уровни напряжения в пределах нормы отображают полуроводниковые приборы зеленого излучения. За границей предельного уровня в действие вступают светодиады красиого свечения. Схема такого индикатора напечатана в румынском альманахе «Техниум». Каскад VT1,VT2 представляет собой двойной эмиттерный повторитель, к отдельным составляющим (R2 - R7) нагрузки которого подключены пять транзисторных ключей VT3— VT7. Когда всплеск положительной полуволны сигнала на суммарном резисторе R3—R7 превысит уровень 0,7 В, транзистор VT3 откроется и звгорится светодиод HL1. При дальнейшем увеличении выходного сигнала будут загораться светодиоды HL2, HL3 и т. д.
В устройстве можно применить любые отечественные маломощные кремниевые транзисторы, например серий КТ306, КТ312, КТ315. Также не ограничен и тип светодиодов, например АЛ102. Сопротивление рвагисторов R13—R17 указано в расчете на ток 10 мА. Поэтому их номиналы следует подобрать в зависимости от марки применяемых светодиодов.
«М-К» № 4, 1986 г.
