Индикатор уровня записи с логарифмической характеристикой.

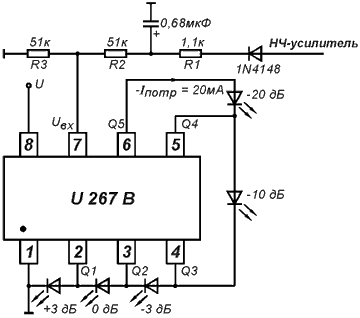

Вариант с пятью светодиодами:

Возможны замены: 1N4148 > КД512А; светодиоды типа АЛ307Б, АЛ307В; U267B > ИМС линейной шкалы

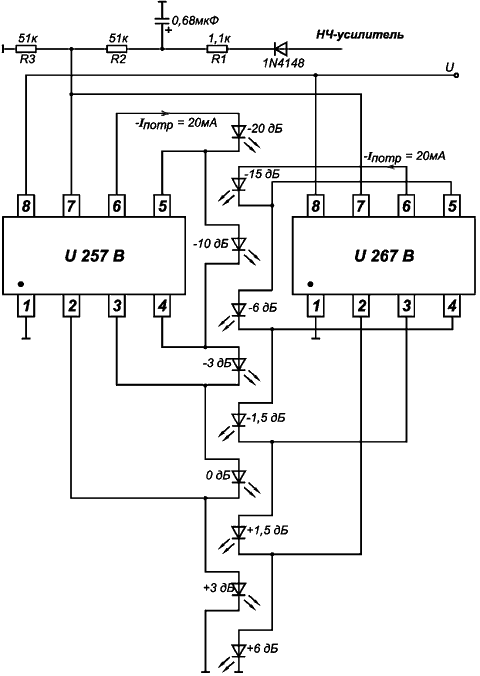

Вариант с десятью светодиодами:

Типичный пример использования ИМС линейной шкалы U257B и U267B.
