Известно, что в бытовых звуковоспроизводящих комплексах, работающих от различных источников звуковых сигналов, используется один усилитель мощности звуковых частот (УМЗЧ) с коммутатором входов. При переключении входов УМЗЧ необходимо включить питание одного источника сигнала и одновременно выключить питание другого, что создает определенные неудобства при эксплуатации комплекса.

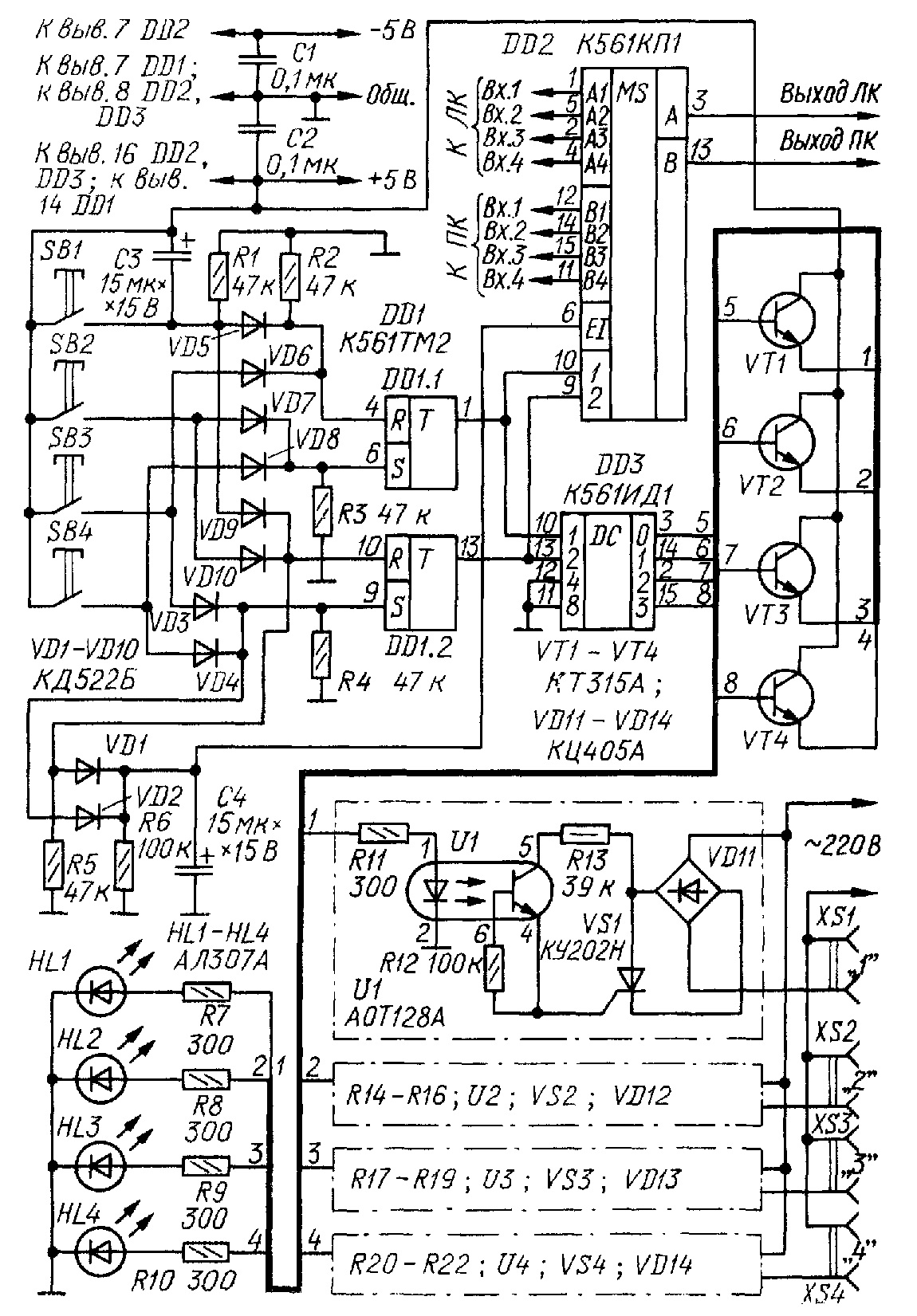

В предлагаемом вниманию радиолюбителей электронном коммутаторе входов на источник сигнала, подключенный ко входу УМЗЧ, питание подается автоматически. Принципиальная схема коммутатора показана на рисунке. Он состоит из узла управления на кнопках SВ1—SВ4, шифратора на диодах VD3— VD10 и резисторах R2, RЗ, R4, R5, RЗ-триггеров на элементах DD1.1, DD1.2 микросхемы DD1, устройства индикации на микросхеме DDЗ, транзисторах VТ1—VТ4 и светодиодах HL1—HL4, узла задержки на диодах VD1—VD2, конденсаторе С4 и резисторе Rб, оптронно-тринисторных ключе на оптронах U1—U4, тринисторах VS1—VS4 и диодных мостах VD11—VD14 и собственно электронных коммутаторов на микросхеме DD2.
Работает коммутатор входов следующим образом. При включении питания ток, заряжающий конденсатор СЗ, переключает триггеры DD1.1, DD1.2 и с их выходов нулевые уровни сигналов подаются на адресные входы мультиплексора DD2 и дешифратора DDЗ. На выходе «0» последнего появляется напряжение высокого уровня, открывающее транзистор VТ1, ток которого включает светодиод HL1. Его свечение индицирует подключение к УМЗЧ первого источника сигнала. Одновременно загорается и светодиод оптрона U1, транзистор которого переходит в режим насыщения и открывает тринистор VS1, включающий напряжение питания первого источника сигнала. Для подключения к УМЗЧ любого другого входа достаточно нажать на нужную кнопку. Ее код запишется в триггеры DD1.1, DD1.2, и мультиплексор DD2 произведет необходимые переключения. В результате загорится светодиод, сигнализирующий о подключении к УМЗЧ соответствующего входа, и на подключенный к нему источник сигнала поступит напряжение питания. Рассмотрим теперь работу узла задержки. Дело в том, что при включенном питании при нажатии на любую из кнопок через диоды VD1, VD2 заряжается конденсатор С4. В результате при переключении входов на разрешающий вход Е1 мультиплексора DD2 подается уровень логической единицы, запрещающий коммутацию входов на время завершения переходных процессов во включенном устройстве источника сигнала. После разрядки конденсатора С4 на разрешающем входе мультиплексора устанавливается уровень логического нуля и он производит необходимую коммутацию.
Налаживание коммутатора сводится к подбору резисторов R7—R10 и R13, R16, R19, R22. С помощью первой группы резисторов устанавливают токи светодиодов HL1—HL4, а с помощью второй — токи управляющих электродов тринисторов VS1—VS4. При подборе резисторов R13, R16, R19, R22 необходимо вместо них поставить переменный резистор сопротивлением 100 кОм и, уменьшая его сопротивление, добиться полного открывания соответствующего тринистора, после чего, измерив полученное сопротивление переменного резистора, подпаять резистор приблизительно равного сопротивления. В коммутаторе вместо КД522Б можно применить любые маломощные кремниевые диоды, а также любые маломощные транзисторы соответствующей структуры. При отсутствии мультиплексора К561КП1 вместо него можно применить две микросхемы К561КТЗ или К176КТ1, включив их по традиционной схеме (см. статью В. Кривошеина «Электронный коммутатор входов» в «Радио», 1989, № 11, с. 56).
И. ГАЙМАЛОВ, г. Уфа
РАДИО № 11, 1990 г.
