Усилитель мощности на TDA 1562 - 70 W.

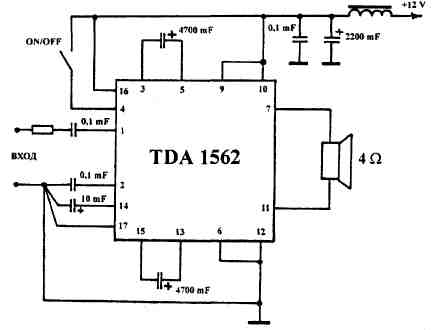

УСИЛИТЕЛЬ ДЛЯ САБВУФЕРА - наиболее подходящая работа для TDA1562. Детская простота схемы, высокая надежность и достаточная мощность - что еще нужно усилителю, чтобы составить достойную пару сабвуферу? Ничего кроме правильного кроссовера.

Интегральный усилитель TDA1562 был разработан в 1998 г. концерном "PHILIPS" и является вдвое умощненной версией TDA1560 (40 W). В новом усилителе разработчики значительно "поправили здоровье" выходному каскаду и еще более упростили принципиальную схему.
Особенностью TDA1562 является то, что она работает в режиме усиления Н, который характеризуется тем, что в момент прохождения мощного импульса выходного сигнала, питание оконечного каскада подкидывается специальными накопительными цепями (4700 mF - 2 шт).
Таким образом достигается двухкратное увеличение выходного напряжения и четырехкратное увеличение выходной мощности по сравнению с обычным мостовым усилителем (а именно такие и стоят практически на всех магнитолах). Кроме того, достигается очень большой КПД - именно благодаря следящему источнику питания - в режиме номинальной мощности средний потребляемый ток TDA1562 едва достигает 1,5...2 ампер. Но это на реальном музыкальном сигнале. Если же подать тестовый синусоидальный сигнал, то потребляемый ток сразу же вырастет до 6,5 ампер. В этом случае эффект "следящего питания" уже не работает, то есть питание оконечных каскадов накопительные цепи исправно поднимают, но уже в постоянном режиме, а не в импульсном, как на реальном музыкальном сигнале. Но в конце концов, усилители делают для того, чтобы слушать музыку, а не "синус". Вот и слушайте на здоровье.

Технические характеристики:

Uпит.(min/max)......................................................... +8...18 V
Uпит. оптим. .................................................... +12 V (+14,4 V)
Iпотр.(Uвх.=0)..................................................... 0,15...0,2 А
Iпотр. средний ............................................................ 1,5...2 А
Iпотр. максим............................................................. до 10 А
Рвых. номинал (RMS (синус)....................50 W (4 Ом); 30 W (8 Ом)
Рвых. максимальная ..................................70 W (4 Ом.) ; 40 W (8 Ом.)
fраб...............................................................15...60000 Hz (+0 dB; -3dB)
Uвх. ........................................................................ -0,707 V
Кусил............................................................................26 dB
Кгарм. .........................................................................0,03 %
Ксигнал/шум.............................................................. -90 dB
Кдемпф. (100 Hz; 4 Ом) ........................................не менее 40

Усилитель имеет надежную защиту выхода от КЗ, а также термозащиту (такую же надежную). Теплоотвод на менее - 400 см2.
