Замедляющий механизм,
некоторые конструктивные варианты которого
показаны на рис. 1 - 4, можно укреплять прямо на
ручке настройки аппарата, на его лицевой панели.
Верньер представляв собой небольшой
обрелиненный ролик на металлической обойме,

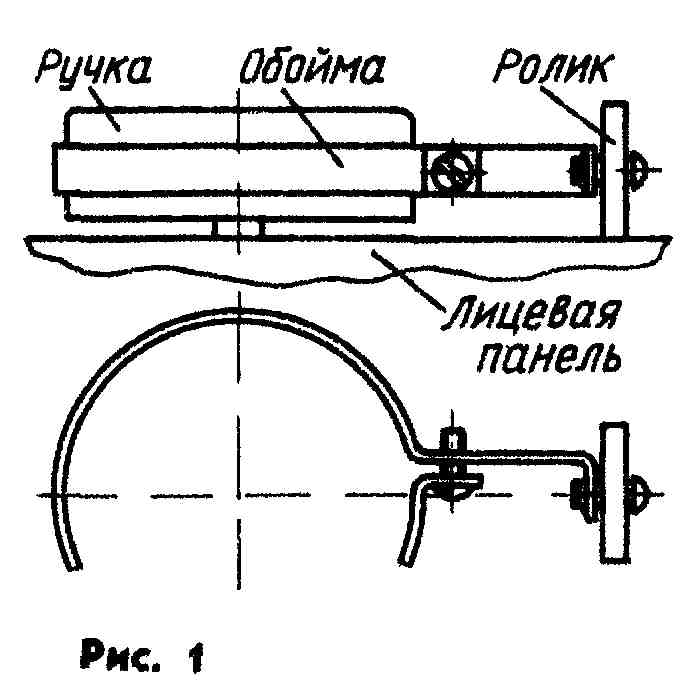

фиксируемой на ручке (рис 1) так, чтобы ролик был
прижат к поверхности лицевой панели. Если
пальцем вращать ролик, он будет катиться по
панели, увлекая за собой и вращая ручку наст
ройки. Наличие верньера не мешаег ускоренной
перестройке вращением непосредственно ручки.
Если в ручке сделать выточку и планку с роликом

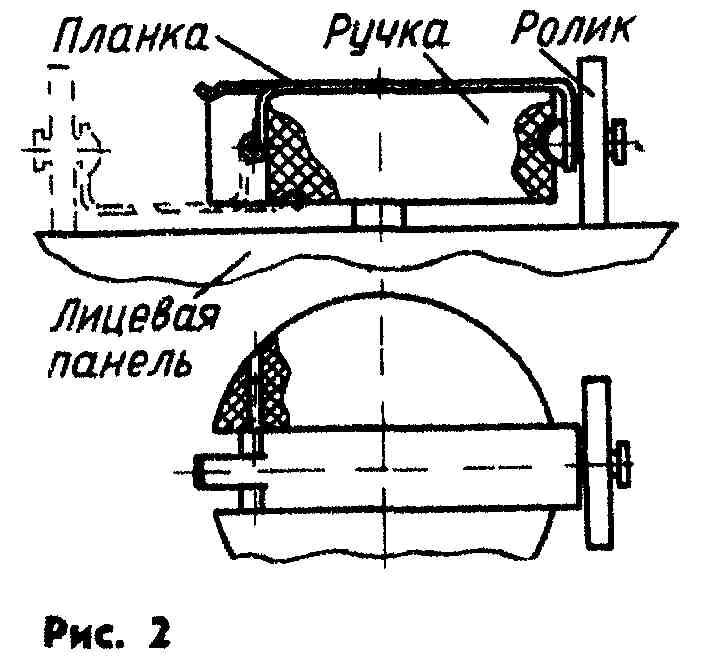

укрепить шарнирно на оси, как изображено на рис. 2.
планку можно будет фиксировать в двух
положениях. В сложенном положении (показанном на
рисунке) замедление мало, а если планку откинуть
на 180 °, как показа но штрихпунктирной линией,
замедление увеличится. В первом положении планку
фиксирует головка винта-оси рочи-

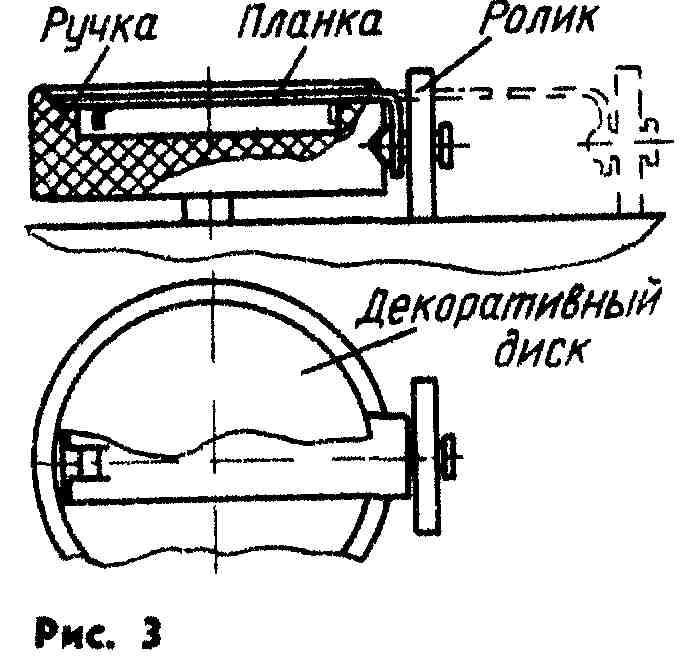

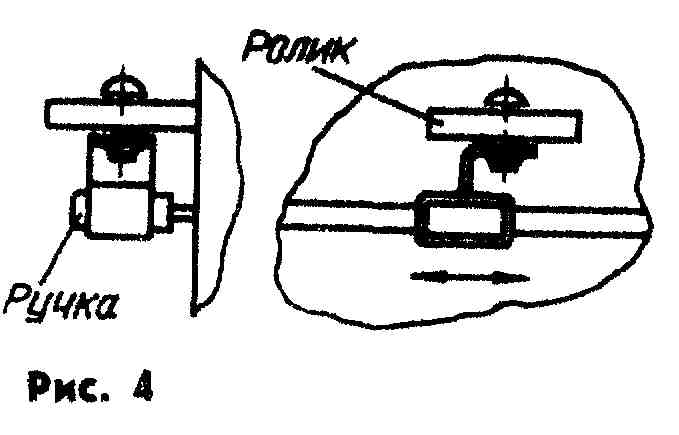

ка, западающая в отверстие на цилиндрической поверхности ручки, во втором — роль фиксатора играет отогнутый ус планки. На рис. 3 представлена консгрукция верньера с выдвижной планкой. В ручке профрезерован паз, в котором перемещается планка. Отогнутый ус на планке ограничивает ее вылет. Сверху ручка закрыта вклеенным декоративным диском. Если нет необходимости изменять степень замедления, ось ролика можно укрепить непосредственно на боковой поверхности ручки (без планки). Подобный верньер можно устанавливать и на органы настройки с линейным перемещением ручки (рис. 4).
Н. ФЕДОТОВ г Москва

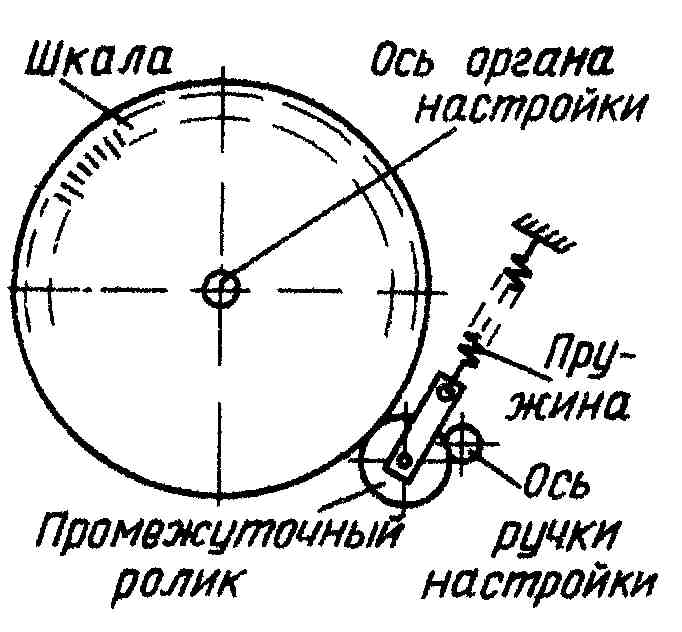

Очень простое верньерное устройство можно изготовить по кинематической схеме, изображенной на рисунке. Узел ручки настройки представляет собой резьбовую втулку or переменного резистора (лучше всего СПЗ). Ось резистора укорачивают и протачивают еще одну канавку для второго стопорного кольца. Втулку с осью крепят на шасси гайкой. Следует стремиться к минимальному радиальному люфту оси во втулке. Промежуточным роликом служит обрезиненный прижимной ролик от магнитофона, укрепленный на подпружиненной планке. Для того чтобы устранить осевое перемещение ролика с планкой во время работы верньера, планку лучше всего шарнирно прикрепить к шасси (скобой или
винтом, пропущенным сквозь овальное отверстие в планке) Диск со шкалой крепят на валу переменного конденсатора (или другою органа настройки).
В. ЕВДОКИМОВ г. Желетоводск Ставропольского края
