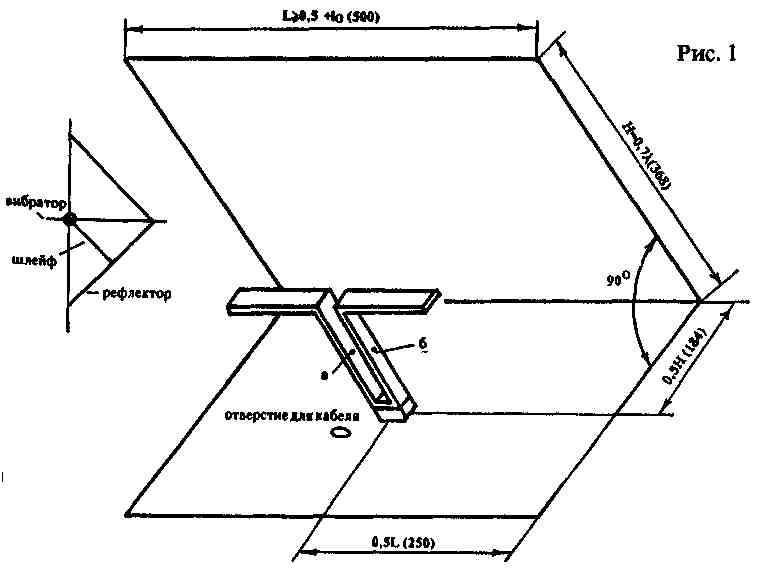

Распространено мнение, что в сложных условиях приема телевизионных сигналов следует применять антенны с максимально большим коэффициентом усиления и, следовательно, узкой диаграммой направленности и полосой пропускания. Однако это справедливо, как правило, тогда, когда телецентр находится на луче видимости, и только на него рассчитана антенна. В условиях же современного гор'ода направление на телецентр чаще всего закрыто зданиями, причем имеется возможность приема нескольких каналов. В этом случае электромагнитное поле в точке приема содержит сигналы всех работающих передатчиков и находится в пределах широкого телесного угла. Часто образуется и интерференционная картина распределения поля, когда его напряженность резко меняется при небольших смещениях приемной антенны в пространстве (на десятки сантиметров). В таких случаях остронаправленная узкополосная антенна малопригодна, так как плохо использует площадь диффузных отражателей (стен), вырезая лишь малый участок отражающей площади, и, кроме того, принимает сигнал только одного канала. Наиболее эффективной антенной при таких условиях приема оказался широкополосный полуволновый вибратор, помещенный в уголковый отражатель [I]. Антенна была рассчитана по методике, приведенной в [1,2], и показала на практике уверенный прием. Были испытаны и другие типы антенн: простая зигзагообразная; зигзагообразная из четырех секций с рефлектором; пятиэлементный волновой канал; двухэтажная логопериоди-ческая. Все они работали плохо. Сигнал принимался с большим уровнем шумов и срывом сигнала цветности. Предлагаемая уголковая антенна очень проста по конструкции, не требует настройки и механических работ высокой точности. Используемые материалы не дефицитны. На рисунках приведены формулы для расчета антенны на любой требуемый канал и конкретные размеры для 33-го канала. При этом следует учитывать, что антенна достаточно широкополосна и легко перекрывает диапазон от 26-го по 40-й канал. В формулах: 1— длина волны принимаемого канала. Общий вид антенны показан на рис. 1. Это полуволновый вибратор с согласующим шлейфом, установленный в плоскости, проходящей через биссектрису угла, образованного уголковым рефлектором. На рис.2 приведены размеры вибратора и шлейфа. Шлейф одновременно используется и как опора вибратора на одну из плоскостей рефлектора. Для надежности крепления он устанавливается на подставку необходимой толщины, выполненной из любого материала, в том числе и из металла. Шлейф с подставкой привинчивается к рефлектору винтами МЗ. Рефлектор может быть выполнен из любого доступного проводящего материала: металлической пластины, сетки или даже фольги, наклеенной на несущий каркас (у меня применен алюминиевый лист толщиной 0,3 мм на каркасе). Вероятно, могут быть использованы и провода, натянутые на каркасе с интервалом не более 25мм.

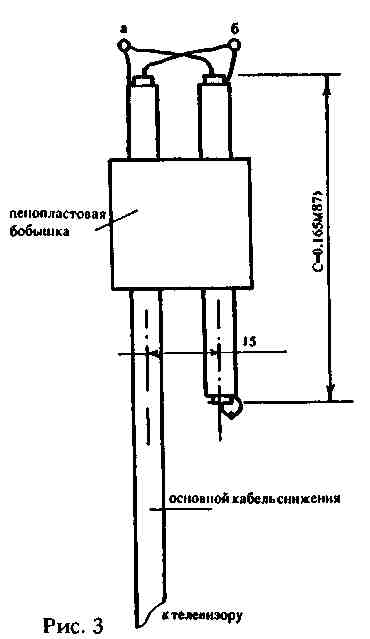

Остальные элементы конструкции выбираются в зависимости от места и способа наружного крепления и здесь не приводятся. Кабель РК-75 через симметрирующее устройство, показанное на рис.3, подключается к шлейфу в точках а и б. Симметрирующее устройство изготавливается из отрезка кабеля РК-75, прикрепленного к кабелю снижения с помощью пенопластовой бобышки с двумя отверстиями (см.рис.З). Конструкция симметрирующиего устройства заимствована из [2]. Она удобна тем, что не требует вскрытия внешней изоляции основного кабеля и пайки к ее оплетке. Особенностью приема отраженных сигналов является, как упоминалось выше, необходимость учитывать интерференцию. Поэтому, прежде чем крепить антенну стационарно, необходимо выбрать точку с оптимальной напряженностью поля.
ЛИТЕРАТУРА:
1. И.Н.Корбанский, "Антенны", 1973г., "Энергия", Москва.
2. К.Ротхаммель "Антенны", 1969г., "Энергия", Москва.
В.ЛЯМЕЦ, 349940, Луганская обл., г. Северодонецк, Советский пр., 7 - 22.
