Пульт управления.

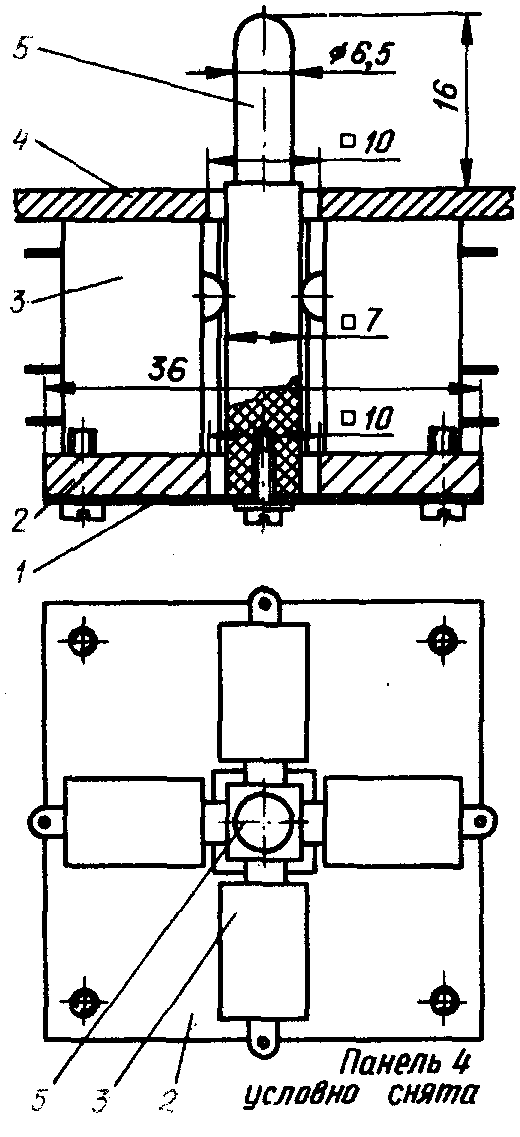

Предлагаемый пульт управления удобно применять в устройствах телемеханики, где требуется подача команд с четким направленным значением (например, команд «Вперед», «Назад», «Вправо», «Влево» в аппаратуре радиоуправления движущимися моделями) в вычислительных машинах для управления курсором или другим объектом на экране монитора. Пульт позволяет подавать одновременно и две не исключающие одна другую команды (например, «Вверх» и «Вправо» или «Включение» и «По часовой стрелке»). В качестве контактной системы пульта использованы четыре микропереключателя заводского изготовления. На рисунке показаны его конструкция и размеры применительно к микропереключателям ПМ2-1; выпускается несколько типов микропереключателей с такими же размерами. Микропереключатели 3 приклеены эпоксидным клеем к основанию 2, изготовленному из текстолита толщиной 3 мм. Снизу к основанию четырьмя винтами или заклепками закреплена пластина 1, вырезанная из упругой листовой латуни или жести толщиной 0,2 мм. В центре к этой пластине винтом М2 x 6 прикреплен рычаг 5, выпиленный из органического стекла. Нижняя рабочая часть рычага имеет квадратное сечение. При нажатии на цилиндрическую ручку рычага 5, например, влево по рисунку, он давит на шток соответствующего микропереключателя и переключает его. Пластина 1 при этом упруго изгибается и возвращает рычаг назад, в нейтральное положение, как только нажатие будет снято. Если на рычаг надавить по диагонали, переключаются одновременно два микропереключателя. Сборку пульта начинают с соединения между собой пластины 1 и основания 2. Затем винтом с шайбой закрепляют на пластине 1 рычаг 5. После этого приклеивают микропереключатели 3 к основанию 2 так, чтобы штоки всех микропереключателей касались рычага 5. После отверждения клея получившийся блок можно либо привинтить на стойках к внутренней стороне лицевой панели 4 пульта, либо приклеить к ней, центрируя при этом блок по квадратному отверстию в панели. При использовании в персональном компьютере пульт целесообразно выполнить в виде коробки, которую удобно держать в руках. Ориентировочные размеры коробки — 160 x 70 x 30 мм. В этом же пульте можно установить еще одну или несколько кнопок с переключателями КМ1-1 для подачи часто встречающихся команд. Пульт подключают к компьютеру гибким кабелем через разъем РС-10. Если для разных программ требуется подключение пульта к разным выходам компьютера (например, параллельно к клавишам клавиатуры или к выходам дополнительного порта) и нет возможности переработать программы, можно изготовить несколько соединительных кабелей с различной схемой подключения.

П. АЛЕШИН, г. Москва
