Всего несколько часов
понадобится для изготовления такой дрели,

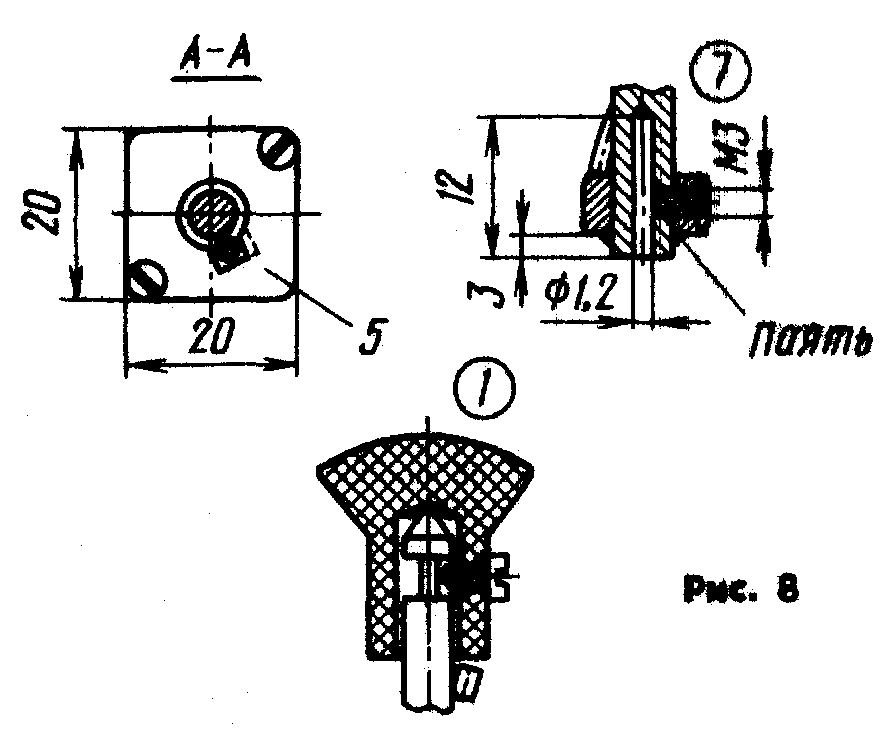

устройство которой показано на рис. 8. Она
пригодится при сверлении отверстий в печатных
платах. Тем более, что по сравнению с обычной
дрелью или коловоротом, описанным в статье В.
Ризина «Коловорот для печатных плат» в «Радио»,
1986, № 6, с. 34, она практически не создает боковых
усилий. А это уменьшает вероятность поломки
тонкого сверла.
Стальной или латунный пруток 3 дидметром 5 мм и длиной 120,-.150 мм облуживают и припаичают к нему на одном конце гайку 7 (Мб). С торца в этом месте в прутке высверливают углубление диаметром 1,2 мм, а в гайке и прутке сверлят отверстие большего диаметра, а затем нарезают в нем резьбу МЗ под крепежную гайку-барашек 8.
Затем вдоль прутка навивают с шагом 40...55 мм отрезок проволоки 4 диаметром 2 мм и припаивают ее к прутку. На противоположном от гайки конце прутка протачивают канавку и надевают на пруток ручку 1 из любого материала. Сбоку в ручку ввинчивают ограничительный винт 2, удерживающий ручку на вращающемся во время работы прутке.
Для изготовления бегунка нужны две пластины 5 из текстолита или фторопласта толщиной 2...3 мм. В пластинах заранее сверлят в центре отверстия диаметром 5,5 мм под пруток, а по двум противоположным углам — диаметром 3,2 мм. Рядом с центральным отверстием сверлят еще одно — диаметром 2,5 мм, которое затем растачивают надфилем до получения наклонной канавки. Причем относительно друг друга отверстия — будущие канавки — должны быть разнесены на пластинах на 25...30°. Одев пластины на пруток (делают это, конечно, до крепления ручки 1), подбирают втулки 6 такой длины, чтобы бегунок ходил по спирали без заеданий. Винт-барашек 8 получают впаиванием медной или стальной пластины толщиной 0,5... 1 мм в шлиц винта МЗ. Зажав в дрели сверло диаметром примерно 1 мм, опускают его конец на плату и перемещением бегунка сверху вниз приводят сверло во вращение. Чтобы просверлить отверстие в фольгированном материале толщиной 1,5 мм, бывает достаточно трех-четырех таких перемещений бегунка.
А. ГРИШИН, г. Комсомольск-на-Амуре
Радио № 5, 1989 г.
