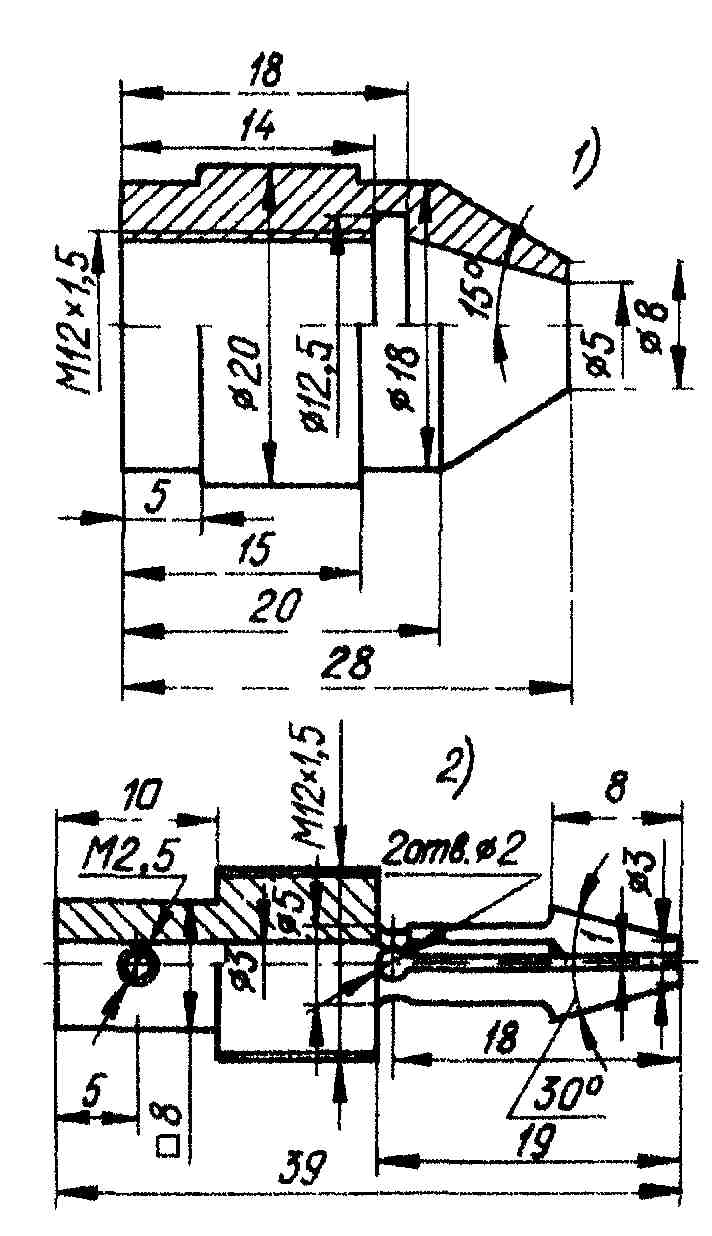

Приспособление предназначено для фиксации мелких сверл (диаметром до 3 мм) и метчиков, цилиндрических тонких дегалей при их обработке, игл, резцов и других инструментов, применяемых при изготовлении и монтаже печатных плат. Оно представляет собой цанговый зажим, укрепляемый на ручке или на валу электродвигателя. Зажим состоит из зажимной втулки 1 и собственно цанги 2 (см рисунок) Их вытачивают на токарном станке из стали или твердой бронзы, в крайнем случае из лагунн ЛС-59.
Сверло вставляют в отверстие цанги, образованное четырьмя пружинящими губками, и зажимают втулкой, с усилием навинчивая ее на цангу На втулке снаружи следует сделать накатку. Ручка представляет собой сгальной или латунный стержень длиной 90 мм. На длину 70 мм диаметр стержня равен 10 мм, остальная часть — 3 мм. На поверхности толстой части стержня сделана накатка. Цангу фиксируют на ручке стопорным винтом М2,5. Для сверления зажим снимают с ручки, устанавливают на вал небольшого электродвигателя и фиксируют тем же стопорным винтом.
Е. КОМАРОВ. В. ПАВЛОВ г Ленинград РАДИО № 3, 1984 г.
