При конструировании или ремонте техники, бытового оборудования перед домашними мастерами часто встает проблема: как сварить те или иные детали? Купить сварочный аппарат не совсем просто, а сделать самому...

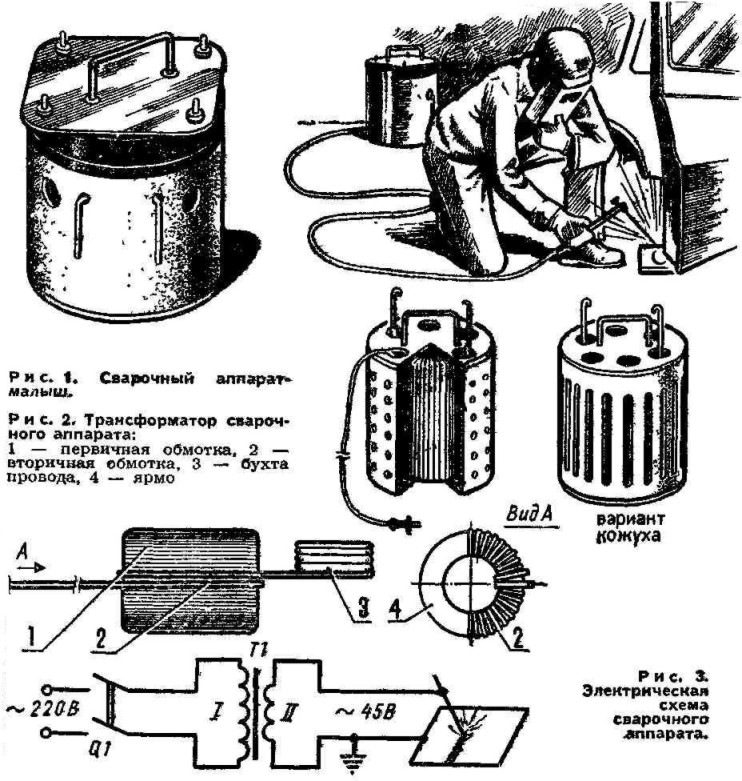

Сварочный аппарат работает от сети 220 В и обладает высокими электротехническими характеристиками. Благодаря применению новой формы магнитопровода вес аппарата составляет всего 9 кг при габаритных размерах 125 х 150 мм. Это достигнуто использованием ленточного трансформаторного железа, свернутого в рулон в форме тора, вместо традиционного пакета Ш-обраэных пластин. Электротехнические характеристики трансформатора на тор-магнитопроводе примерно в 5 раз выше, чем у Ш-образного, а электропотери минимальные. Чтобы избавиться от поисков дефицитного трансформаторного железа, можно приобрести в магазине готовый «Латр» на 9 А или использовать тор-магнитопровод от сгоревшего лабораторного трансформатора. Для этого снимают ограждение, арматуру и удаляют сгоревшую обмотку. Освобожденный магнитопровод должен быть изолирован от будущих слоев обмотки эяектрокартоном или двумя слоями лакоткани.
Сварочный трансформатор имеет две самостоятельные обмотки. В первичней применен провод ПЭВ-2 o 1,2 мм, длиной 170 м. Для удобства работы можно использовать челнок (деревянная рейка 50 х 50 мм с прорезями на концах), на который предварительно намотан весь провод. Между обмотками помещают слой изоляции. Вторичная обмотка — медный провод в хлопчато-бумажной или стекловидной изоляции — имеет 45 витков поверх первичной. Внутри провод располагают виток к витку, а с внешней стороны; с небольшим зазором — для равномерного расположения и лучшего охлаждения.
Работу удобнее выполнять вдвоем: один осторожно, не задевая за соседние витки, чтобы не повредить изоляцию, протягивает и укладывает провод, и помощник удерживает свободный конец, предохраняя от его скручивания, Сварочный трансформатор, изготовленный таким способом, будет давать ток 80—185 А.
Если вы приобрели «Латр» на 9 А и при осмотре оказалось, что его обмотка в сохранности, то дело значительно упрощается. Используя готовую обмотку в качестве первичной, можно за 1 час собрать сварочный трансформатор, дающий ток 70—150 А. Для этого необходимо снять ограждение, токосъемный ползунок и крепежную арматуру. Затем опредедить и промаркировать выводы на 220 В, а остальные концы, надежно заизолировав, временно прижатъ к магнитопроводу, чтобы не повредить их при работе, со вторичном обмоткой. Монтаж последней осуществляется так же, как и в предыдущем варианте, при этом используется медный провод того же сечения и длины.
Собранный трансформатор помещают на изолированную площадку в прежний кожух, предварительно просверлив в нем отверстия для вентиляции. Провода первичной обмотки подключаются к сети 220 В кабелем ШРПС или ВРП; в цепи, необходимо предусмотреть отключающий автомат АП-25. Выводы вторичной обмотки соединяют с гибкими изолированными проводами ПРГ, к одному из них крепится держатель электродов, а к другому — свариваемая деталь. Этот же провод для безопасности сварщика заземляется. Регулировка тока предусматриваеться включением последовательно в цепь провода держателя электродов балластника — нихромовой или константановой проволоки o 3 мм и длиной 5 м, свернутой «змейкой», которая крепится к асбестоцементному листу. Все соединения проводов и балластника — с помощью болтов М10. Методом подбора, перемещая по «змейке» точку присоединения провода, устанавливают требуемый ток. Возможен вариант регулировки тока использованием электродов различного диаметра. Для сварки применяются электроды типа Э-5РА УОНИИ-13/55 — 2,0-УД1 o 1-3 мм.
Все необходимые материалы дяя сварочного трансформатора можно приобрести в торговой сети. А человеку, знакомому с электротехникой, сделать такой аппарат не представляет трудностей. При работе во избежание ожогов необходимо применить фибровый защитный щиток, снабженный светофильтром Э-1, Э-2. Обязательны также головной убор, спецодежда и рукавицы. Сварочный аппарат следует оберегать от сырости и не допускать его перегрева. Ориентировочный режим работы с электродом o 3 мм: для трансформатора с током 80—185 A —10 электродов, а с током 70—150 А — 3 электрода; после чего аппарат необходимо отключить от сети минимум на 5 минут.
Б. СОКОЛОВ, инженер, лауреат ЦВ НТТМ-87, «М-К» 11/87
