Дрель меняет обороты.

Ручная сверлильная электрическая машина (или электродрель) есть у многих домашних мастеров. Но ее возможности станут шире, если ее снабдить регулятором частоты вращения. В этом случае инструмент, помимо своего прямого назначения, можно будет использовать и как отвертку, и как станок для намотки катушек. В частности, конструкция сверлильной машины ИЭ-1019А позволяет встроить электронный регулятор в ее торец — в том месте, где расположен проходной конденсатор, а пусковую кнопку и переменный резистор установить в рукоятке инструмента. Регулятор состоит из управляемого моста на диодах VD5, VD6 и тринисторах VS1, VS2 (см. принципиальную схему) и устройства управления на однопереходном транзисторе VT1. Через балластные резисторы Rl, R2 на него поступает пульсирующее напряжение с выпрямительного блока VD1, подключаемого к сети через кнопку SB1. На входе VT1 включена интегрирующая цепочка R3R4C1. В начале каждого полупериода начинается процесс зарядки конденсатора С1, и напряжение на нем возрастает до момента открывания транзистора, после чего С1 разряжается на первичную обмотку импульсного трансформатора Т1. Когда VT1 закрывается, в цепях вторичных обмоток Т1 появляются импульсы управляющего тока, открывающие тринисторы VS1, VS2. Выключаются они в момент прохождения питающего напряжения через нулевое значение.

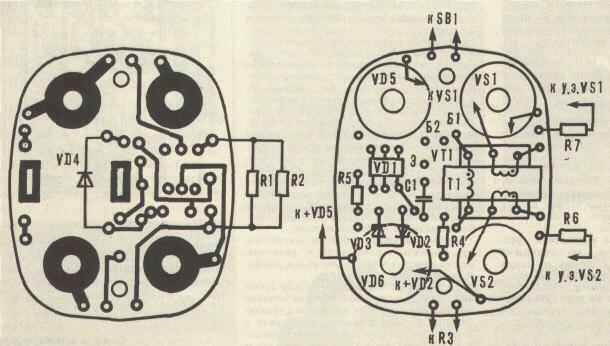

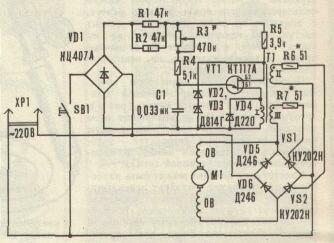

Схема электрическая принципиальная и монтажная плата регулятора со схемой расположения элементов.

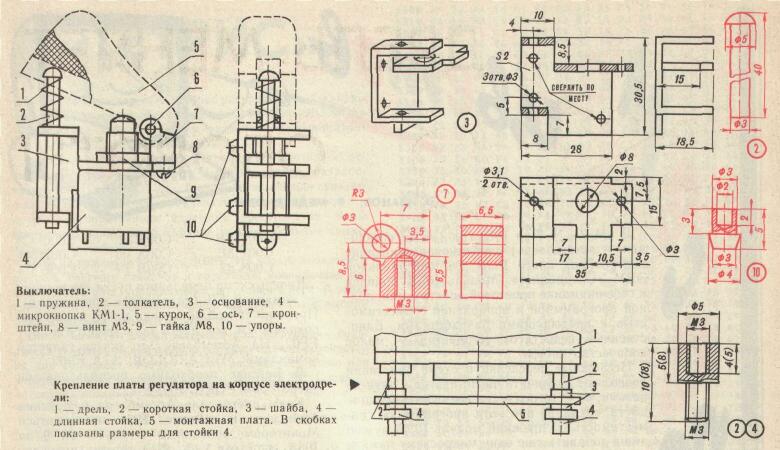

Изменяя с помощью переменного резистора R3 время заряда конденсатора, устанавливают интервал, в течение которого открыты тиристоры, и, следовательно, подводимую к электродвигателю мощность. Чем быстрее заряжается С1, тем раньше открываются тиристоры и тем выше частота вращения ротора. Стабилитроны VD2, VD3 ограничивают напряжение на транзисторе. Монтажная плата изготовлена из фольгированного стеклотекстолита (см. рис.). Резисторы Rl, R2, диод VD4, а также провода, идущие к R3 и SB1, расположены с обратной стороны платы, поэтому в местах их подсоединения необходимо установить пистоны. Импульсный трансформатор Т1 наматывается на железе Ш6Х8 (от согласующего трансформатора радиоприемника «Альпинист»). Все три обмотки содержат по 300 витков провода ПЭВ-1 0,15. Особое внимание следует уделить взаимной изоляции обмоток. Их выводы выполнены многожильным монтажным проводом. Закрепляют трансформатор с помощью изготовленной из белой жести обоймы, которая стягивает сердечник. Можно использовать и промышленный импульсный трансформатор подходящих размеров. Чтобы разместить переменный резистор R3 в рукоятке электродрели, необходимо заменить штатный выключатель другим, меньших размеров (см. рис.). Основание изготавливается из стального листа толщиной 2 мм. В отверстия с тыльной стороны основания вставляются и расклепываются упоры, которые служат для крепления выключателя в рукоятке дрели. На внутренней стороне правой половины рукоятки имеются три углубления 0 4 мм под упоры штатного выключателя. Основание нового выключателя своими упорами вставляется в эти углубления и прижимается левой половиной рукоятки дрели. Положения двух упоров определяют по месту, чтобы курок выключателя располагался и двигался точно так же, как и до переделки. К основанию крепят микрокнопку КМ 1-1 и прикручивают винтом МЗ кронштейн. Последний с помощью оси 0 3 мм удерживает курок, который переводится в исходное состояние толкателем с пружиной. Пружина, курок и ось — от штатного выключателя. Остальные детали изготовлены из стали СтЗ. Теперь в образовавшейся в рукоятке полости устанавливают переменный резистор R3. Для этого в левой половине рукоятки, там, где расположена стопорная кнопка, под него сверлят соответствующее отверстие в таком месте, чтобы ручка регулятора не мешала при работе с дрелью и ее удобно было вращать большим пальцем. К корпусу электродрели прикручиваются короткие стойки; на них с помощью стеклотекстолитовых шайб (толщиной 2 мм, диаметром 6 мм) и длинных стоек крепится плата. К длинным стойкам, в свою очередь, двумя винтами МЗ крепится задняя крышка сверлильной машины (см. рис.). Налаживание регулятора сводится к подбору величин резисторов R6 и R7. Настройку производят с помощью осциллографа или вольтметра. На выход регулятора подключается активная нагрузка (например, лампа накаливания мощностью 60—100 Вт). Резисторы R6 и R7 заменяются на переменные, а к нагрузке подсоединяется осциллограф или вольтметр. Изменяя величины R6 и R7, добиваются одинакового угла открывания тринисторов при R3==0 или максимального показания вольтметра. Величина R3 выбирается такой, чтобы при ее максимальном значении на выходе регулятора напряжение составляло около 10 В. Регулятор можно собрать и в виде отдельного блока-переходника, вставляемого прямо в розетку. Тогда его можно будет использовать как универсальный регулятор мощности, питая через него паяльник, осветительные приборы и др.

Д. ТРЕТЬЯК, г. Орджоникидзе, Северо-Осетинская ЛССР, «М-К» 8/90
